Автор: Правильная установка и настройка устройства, отвечающего за отображение уровня нагрева, играет ключевую роль в поддержании работоспособности автомобиля. Этот элемент системы позволяет водителю контролировать состояние двигателя, предотвращая его перегрев и возможные повреждения. Важно понимать, как правильно подключить этот прибор, чтобы избежать ошибок, которые могут привести к неправильным показаниям.
Для начала, необходимо ознакомиться с электрической схемой вашего автомобиля. В большинстве случаев, прибор подключается к датчику, установленному в блоке двигателя. Убедитесь, что все соединения надежны, а провода не имеют повреждений. Использование качественных материалов для подключения поможет избежать проблем в будущем.
При установке стоит обратить внимание на полярность подключения. Неправильное соединение может привести к некорректной работе устройства. Рекомендуется использовать мультиметр для проверки целостности цепи и правильности подключения. Также стоит учитывать, что некоторые модели могут требовать дополнительных адаптеров или переходников для корректной работы.
После завершения установки, проведите тестирование системы. Запустите двигатель и дайте ему поработать некоторое время, следя за показаниями. Если они остаются стабильными и соответствуют норме, значит, установка выполнена успешно. В противном случае, стоит еще раз проверить все соединения и настройки.
Подключение датчика температуры
Для обеспечения корректной работы приборной панели потребуется правильно вставить сопротивление или термодатчик в схему электропитания. Перед подключением необходимо проверить тип используемого датчика – обычно это термометры с сопротивлением или потенциометры, изменяющие сопротивление при изменении температуры.
Первым этапом является определение сигнальных проводов. Обычно на датчике есть два контакта: один соединяют с массой (землей), второй – с входом прибора. В большинстве случаев провод «минус» подсоединяют к корпусу или к монтажной плоскости автомобиля, а «плюс» – к сигнальному входу устройства отображения.
Рекомендуется использовать экранированные кабели диаметром не менее 0,35 мм?, чтобы снизить влияние помех и обеспечить стабильное считывание. При монтаже избегайте контактов с сильными источниками электромагнитных помех, таких как электродвигатели или генераторы.
Датчик закрепляют в подготовленной точке, предназначенной для измерения количества тепла или холода, с учетом максимально возможного контакта с окружающей средой. Место установки должно обеспечивать быстрый отклик на изменение температуры, без ограничения воздушного потока или контакта с лишней пылью и жидкостями.
После физической фиксации провода подключают к соответствующим разъемам приборной панели, соблюдая полярность. В дальнейшем необходимо проверить сигнал с помощью мультиметра, убедившись, что сопротивление меняется при нагреве и охлаждении датчика.
Обратите внимание, что при монтаже желательно использовать термостойкие материалы и избегать перекрутов проводов или их перегибов, чтобы исключить повреждения и обеспечить надежное функционирование всей системы измерения.

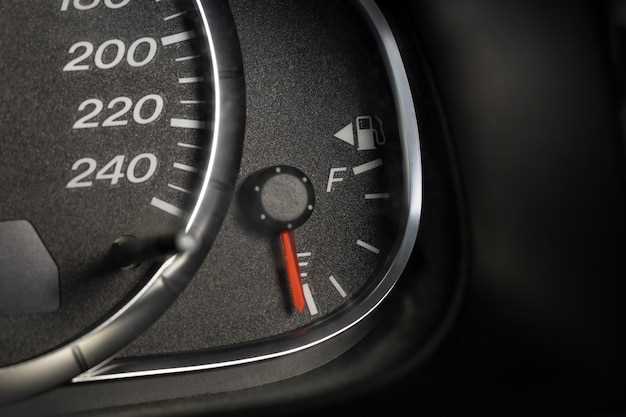

Выбор подходящего датчика
При подборе датчика температуры для модели с передним управлением важно учитывать его точность и рабочий диапазон. Оптимальные компоненты должны иметь диапазон измерения от -40°C до +120°C, что обеспечивает стабильную работу в большинстве условий эксплуатации.
Материал элемента чувствительности должен быть совместим с моторным маслом и охлаждающей жидкостью, исключая коррозию и усталость со временем. Популярные материалы: сплави медь или никель-хром, обладающие хорошей термостойкостью и долговечностью.
Крепежные размеры в большинстве случаев стандартные: резьба М14х1,25 или М16х1,5. Перед установкой важно проверить размеры существующего отверстия, чтобы избежать ложных срабатываний из-за неправильного монтажа.
Проводка должна обладать устойчивостью к вибрациям и высоким температурам, использоваться кабели с изоляцией из силикона или ПВХ повышенной стойкости. Рекомендуется выбирать компоненты с маркировкой IP67 или выше для защиты от влаги и грязи.
Перед покупкой следует убедиться, что выбранный датчик подходит по электрическим характеристикам к существующей электронике автомобиля: сопротивление, напряжение питания и сигнальные уровни должны соответствовать внутренним параметрам системы диагностирования и отображения.
Обратите внимание на наличие технической документации и сертификатов соответствия. Это гарантирует качество компонентов и облегчает монтажные работы без риска выхода из строя или неправильной работы системы отображения.
Схема подключения датчика
Для корректной работы системы необходимо правильно соединить датчик с приборной панелью. Основные элементы подключения включают:
- Датчик, который устанавливается в блок цилиндров.
- Провода, соединяющие датчик с индикатором.
- Электрическая схема, обеспечивающая правильное распределение сигналов.
Сначала определите место установки датчика. Обычно он располагается в головке блока цилиндров, что позволяет точно измерять температуру охлаждающей жидкости. Убедитесь, что резьба датчика соответствует резьбе в блоке.
Далее, подключите провода. Обычно используются два провода: один для передачи сигнала, другой – для заземления. Подключение должно быть надежным, чтобы избежать потери сигнала. Рекомендуется использовать термоусадочные трубки для защиты соединений от влаги и коррозии.
Проверьте электрическую схему. Убедитесь, что все соединения выполнены согласно инструкции. Неправильное подключение может привести к некорректной работе системы. Используйте мультиметр для проверки целостности цепи и правильности подключения.
После завершения монтажа проведите тестирование. Запустите двигатель и наблюдайте за показаниями на приборной панели. Если индикатор не реагирует, проверьте все соединения и исправность датчика.
Проверка работоспособности датчика
Для диагностики датчика необходимо выполнить несколько шагов. Сначала отключите его от системы. Это позволит избежать короткого замыкания и повреждения других компонентов.
Также стоит проверить проводку. Осмотрите кабели на наличие повреждений, коррозии или обрывов. При необходимости замените поврежденные участки.
После проверки подключите датчик обратно и запустите двигатель. Наблюдайте за показаниями на приборной панели. Если они не изменяются или остаются на одном уровне, это может свидетельствовать о неисправности устройства.
В случае выявления неисправностей замените датчик на новый. Убедитесь, что новый элемент соответствует спецификациям вашего автомобиля.
Устранение возможных неисправностей
При работе с прибором, отображающим уровень нагрева, могут возникать различные проблемы. Рассмотрим основные неисправности и способы их устранения.
| Неисправность | Причина | Решение |
|---|---|---|
| Не показывает значение | Отсутствие питания | Проверьте предохранители и соединения проводов. |
| Показания завышены | Короткое замыкание в проводах | Осмотрите проводку на наличие повреждений и замените неисправные участки. |
| Показания занижены | Неисправен датчик | Замените датчик на новый, проверив его совместимость. |
| Постоянные колебания показаний | Неправильное заземление | Убедитесь в правильности подключения заземления. |
| Проблемы с отображением | Поврежден экран | Замените экран или весь прибор, если ремонт невозможен. |
Регулярная проверка состояния проводки и датчиков поможет избежать многих проблем. При возникновении неисправностей рекомендуется обращаться к специалистам для диагностики и ремонта.

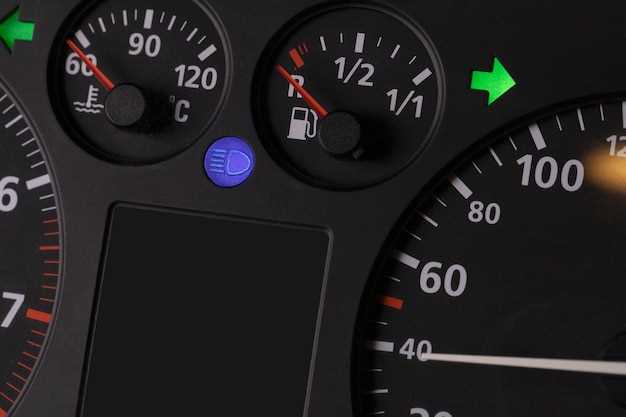

Калибровка указателя температуры
Для проведения точной настройки стрелочного прибора необходимо снять его с панели. Прибор закрепляется на стенде или в специально подготовленном месте, где можно обеспечить стабильные условия измерения.
Используйте источник тепла, регулируемый по температуре: например, термостат, позволяющий менять температуру жидкости или воздуха внутри камеры. Вначале установите температуру около 20 °С, затем постепенно повышайте показатель на 5-10 °С.
Подключите терморегулятор к датчику температуры и зафиксируйте его положение в пределах рабочего диапазона. Прибор должен показывать значение, совпадающее с настоящим уровнем. В случае отклонений необходимо внести корректировки.
Для корректировки отметками или винтами, закрепленными на задней части стрелки, установите желаемую позицию при совпадении реальной и отображаемой температуры. Обычно для этого используют тонкий шестигранник или отвертку с плоским концом.
Повторите процедуру для разных точек измерения, чтобы построить линию соответствия. Обратите внимание, что смещение стрелки при низких или высоких температурах свидетельствует о необходимости более точной настройки.
Важно учитывать погрешность системы: она не должна превышать 5 °С в диапазоне рабочих температур. После завершения настройки закрепите все элементы и установите прибор обратно на панель.
Проведенная калибровка позволит обеспечить правильное отображение режима работы системы охлаждения двигателя и снизит риск перегрева или недогрева мотора в эксплуатации.
Процесс калибровки указателя
Калибровка устройства, отвечающего за отображение температуры, требует внимательности и точности. Для начала необходимо подготовить все необходимые инструменты: мультиметр, термометр и набор отверток.
Следующий этап включает в себя:
- Отключение питания системы для предотвращения короткого замыкания.
- Демонтаж панели, где расположено устройство. Это позволит получить доступ к проводам и контактам.
- Проверка соединений на наличие коррозии или повреждений. Все контакты должны быть чистыми и надежно закрепленными.
После подготовки можно переходить к калибровке:
- Нагрейте жидкость в системе до определенной температуры, используя внешний источник тепла.
- Сравните показания мультиметра с данными, отображаемыми на приборе. Если значения не совпадают, необходимо отрегулировать настройку.
Для точной настройки используйте специальный винт или переменный резистор, если он предусмотрен конструкцией. Проводите регулировку медленно, чтобы избежать резких изменений.
После завершения калибровки выполните повторную проверку, чтобы убедиться в правильности показаний. Установите панель на место и подключите питание. Проверьте работу устройства в различных температурных режимах, чтобы гарантировать его надежность.
Настройка шкалы указателя
Для точного отображения значений на шкале необходимо правильно откалибровать прибор. Начните с проверки его подключения к датчику. Убедитесь, что все контакты надежно зафиксированы и не имеют коррозии.
Следующий шаг – это настройка диапазона. Для этого используйте эталонный источник тепла, например, термостат. Подключите прибор и постепенно увеличивайте температуру, фиксируя показания на разных уровнях. Сравните их с эталонными значениями.
Если показания не совпадают, откройте корпус устройства и найдите регулировочный винт. Поворачивайте его, пока не достигнете нужной точности. После каждой корректировки обязательно проверяйте показания на эталонном источнике.
Не забудьте о проверке на нулевом уровне. Убедитесь, что при минимальной температуре шкала показывает ноль. Если это не так, выполните соответствующую настройку.
После завершения всех манипуляций проведите тестирование в реальных условиях. Это поможет убедиться в правильности калибровки и точности отображаемых данных.
Тестирование точности показаний
Проверка корректности передачи сигналов осуществляется при помощи стандартных методов калибровки, включающих использование контрольных источников информации. В первую очередь, необходимо сравнить показания датчика с эталонными значениями, полученными при помощи специальных термостатов или гигрометров с высокой точностью.
Для оценки точности рекомендуется провести серию измерений при различных условиях окружающей среды, фиксируя отклонения. В идеале, погрешность не должна превышать 2-3 градуса по шкале, что достигается правильной настройкой контактов и проверкой сопротивления цепи.
| Шаги тестирования | Описание |
|---|---|
| Подготовка оборудования | Используйте мультиметр для измерения сопротивления цепи, подключите к контрольной точке, где осуществляется передача сигналов о состоянии системы охлаждения. |
| Проведение фиксации показаний | Включите источник тепла или охлаждения, наблюдайте за реакцией отображающего элемента, фиксируя значения в различных точках диапазона температуры. |
| Сравнение с эталонными значениями | Сопоставьте полученные данные с нормативными показателями, зафиксированными в технической документации или при помощи калибровочного оборудования. |
| Анализ погрешностей | Определите наличие отклонений, при необходимости произведите замену или регулировку контактных соединений, а также произведите корректировку настроек блока. |
| Повторное тестирование | После внесения изменений повторите цикл для подтверждения соответствия показаний стандартам. Оптимально, чтобы итоговая погрешность не превышала 1,5 градуса по шкале. |
Регулярная проверка показывает, что чувствительные к изменениям сигналы требуют своевременной калибровки для обеспечения точной работы системы контроля. В случае превышения допустимых погрешностей рекомендуется проверить последовательность подключения и качество контактов, а также обеспечить стабильность условий тестирования.
Советы по поддержанию точности
Для обеспечения надежной работы системы контроля температуры необходимо следовать нескольким рекомендациям.
- Регулярно проверяйте соединения проводов. Убедитесь, что они надежно закреплены и не имеют коррозии.
- Очистите датчики от загрязнений. Накопление грязи может привести к неправильным показаниям.
- Проверяйте калибровку устройства. Периодическая калибровка поможет избежать ошибок в измерениях.
- Используйте качественные компоненты. Замена старых деталей на новые может значительно повысить точность.
- Следите за температурным режимом работы. Избегайте перегрева или переохлаждения системы.
Соблюдение этих рекомендаций поможет поддерживать точность и надежность системы контроля. Регулярный уход и внимание к деталям обеспечат долгую службу устройства.
