Автор: Схема подключения стеклоочистителя — важный этап при установке этого устройства на автомобиль. Стеклоочиститель помогает обеспечить хорошую видимость во время дождя или снегопада. Подключение стеклоочистителя должно быть правильным и качественным, чтобы устройство функционировало эффективно и безопасно.
Основные компоненты схемы подключения стеклоочистителя включают в себя мотор, кнопку включения, реле и проводку. Мотор играет ключевую роль в работе стеклоочистителя, потому что он отвечает за движение щеток. Кнопка включения предоставляет водителю возможность контролировать работу стеклоочистителя, а реле обеспечивает стабильное напряжение для мотора. Проводка является связующим звеном между всеми компонентами системы.
Для правильного подключения стеклоочистителя необходимо следовать схеме подключения, предоставленной производителем автомобиля или стеклоочистителя. Это важно, потому что неправильное подключение может привести к неисправности устройства или аварийной ситуации на дороге. При подключении стеклоочистителя необходимо обращать особое внимание на соединение проводов, чтобы избежать их перегрева или короткого замыкания.
Основные компоненты стеклоочистителя
- Мотор — основной источник энергии стеклоочистителя. Он преобразует электрическую энергию от аккумулятора в механическую, что позволяет двигать щетки и очищать стекло.
- Щетки — прикреплены к мотору и предназначены для непосредственной очистки стекла. Они перемещаются вперед и назад, удаляя воду, грязь и снег с поверхности стекла.
- Рычаги управления — позволяют водителю контролировать работу стеклоочистителя. Он может выбрать скорость и интенсивность движения щеток в зависимости от погодных условий и уровня загрязнения стекла.
- Проводка — соединяет мотор стеклоочистителя с аккумулятором автомобиля. Она также включает в себя переключатели и предохранители, обеспечивающие безопасность и правильную работу системы.
- Арматура — позволяет прикрепить стеклоочиститель к кузову автомобиля. Она обеспечивает стабильное и надежное крепление мотора, щеток и других компонентов системы.
Мотор
Электрический двигатель является источником энергии для работы мотора. Он преобразует электрическую энергию в механическое вращение. Для работы мотора требуется подключение к электрической системе автомобиля, обычно через предохранитель и реле.
Вал мотора передает вращение на редуктор, который увеличивает скорость вращения и передает ее на щетки стеклоочистителя. Редуктор также обеспечивает снижение усилия, необходимого для вращения щеток, что позволяет им эффективно очищать стекло даже при высоких скоростях движения автомобиля.
При выборе мотора стеклоочистителя необходимо обратить внимание на его мощность и совместимость с конкретной моделью автомобиля. Неправильно подобранный мотор может привести к неэффективной работе системы или поломке.
Кнопка включения
Кнопка включения обычно имеет значок, который показывает, что она предназначена для включения стеклоочистителя. Часто это изображение капли воды или маленькой щетки, которые ассоциируются с работой стеклоочистителя.
Для того чтобы включить стеклоочиститель, достаточно нажать на кнопку включения. При этом активируются двигатели стеклоочистителя, которые начинают двигаться по заданной траектории и удалять воду или грязь с стекла автомобиля.
Кнопка включения обычно имеет светодиодный индикатор, который сообщает о том, что стеклоочиститель включен. Если индикатор светится, значит стеклоочиститель работает. Если индикатор не горит, значит стеклоочиститель выключен.
Щетки
Резиновый элемент щетки контактирует с поверхностью стекла и эффективно удаляет влагу и грязь. Важно выбрать качественный резиновый элемент, который будет иметь длительный срок службы и обеспечивать эффективную очистку стекол. Резиновый элемент можно легко заменить, когда он износится.
Каркас щетки выполнен из прочного и гибкого материала, обеспечивающий правильное прижатие резинового элемента к поверхности стекла и равномерное распределение давления. Каркас состоит из нескольких суставов, что позволяет щеткам легко приспосабливаться к изогнутости стекла.
Виды щеток
Существует несколько видов щеток, в зависимости от их типа крепления и конструкции:
Традиционные крепления: щетки имеют кронштейн с задней стороны стекла, на который они крепятся. Такие щетки устанавливаются на стекло с помощью винтов, болтов или зажимов.
Гантельные крепления: щетки имеют специальные кронштейны с боковых сторон стекла, которые соединяются между собой и образуют перекресток. Такие щетки обеспечивают более равномерную очистку стекла.
Уход за щетками
Для того чтобы щетки работали эффективно и долго служили, необходимо следить за их состоянием и регулярно их чистить. При загрязнении щетки могут оставлять разводы на стекле и плохо очищать его. Регулярно промывайте резиновый элемент с помощью воды и мягкой ткани, чтобы удалить пыль и грязь. При необходимости заменяйте изношенные или поврежденные щетки.
Передаточный механизм
Главным элементом передаточного механизма является шестерня, которая приводится в движение вращением двигателя. Шестерня передает движение на плоскую руку стеклоочистителя при помощи механизма с пружиной и зубчатым колесом. Пружина служит для поддержания постоянного давления щетки на стекло.
Зубчатое колесо играет важную роль в передаче движения от шестерни к руке стеклоочистителя. Оно перемещается вперед и назад в зависимости от направления работы стеклоочистителя. Крепление зубчатого колеса осуществляется на специальной маятниковой оси.
Таким образом, передаточный механизм является неотъемлемой частью системы стеклоочистителя. Он обеспечивает эффективное и плавное движение руки стеклоочистителя, что позволяет обеспечить чистое и прозрачное стекло во время дождя или снегопада.

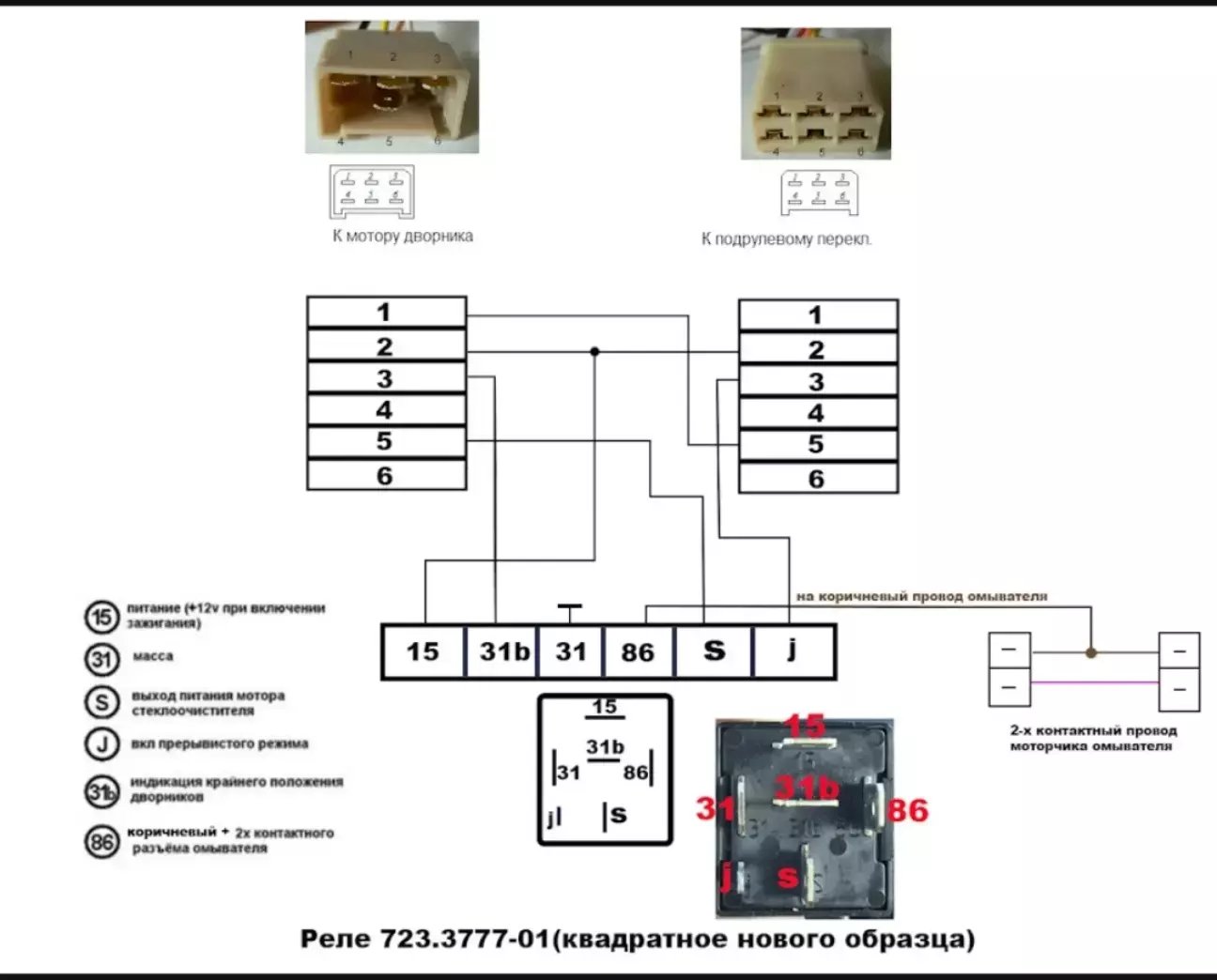

Реле
Реле обладает следующими основными компонентами:
- Катушка – элемент, который создает магнитное поле при прохождении электрического тока через него.
- Контакты – проводящие элементы, которые открываются или закрываются под действием магнитного поля.
- Привод – механизм, который перемещает контакты внутри реле.
Реле широко используется в автомобильной промышленности, в том числе для управления стеклоочистителем. Когда водитель включает стеклоочиститель, сигнал поступает к реле, которое замыкает соответствующую электрическую цепь и включает стеклоочиститель. Это позволяет водителю управлять работой стеклоочистителя с помощью одного переключателя, а не непосредственно управлять электрической цепью.
Водонагреватель
Принцип работы водонагревателя
Основным принципом работы водонагревателя является нагрев воды с использованием электрической энергии или газа. Внутри водонагревателя находится нагревательный элемент, который преобразует энергию в тепло и нагревает воду, находящуюся в емкости. Температура нагрева воды можно регулировать с помощью специальных кнопок или ручек управления.
Типы водонагревателей
Существует несколько типов водонагревателей, каждый из которых имеет свои особенности и преимущества. Наиболее распространенными являются:
| 1. Бойлеры | Бойлеры представляют собой самостоятельные емкости с нагревательным элементом. |
| 2. Проточные водонагреватели | Проточные водонагреватели сразу нагревают воду, проходящую через них, и обеспечивают непрерывное поступление горячей воды при необходимости. |
| 3. Аккумуляционные водонагреватели | Аккумуляционные водонагреватели нагревают воду и сохраняют ее в теплоизолированном резервуаре до момента использования. |
Каждый из этих типов водонагревателей подходит для определенных условий использования и имеет свои преимущества и недостатки. При выборе водонагревателя необходимо учитывать объем потребления горячей воды, наличие нужных коммуникаций и энергосберегающие параметры устройства.
Насос
Принцип работы насоса
Насос работает на принципе преобразования механической энергии в энергию потока жидкости. В его конструкции присутствует электрический двигатель, который приводит в движение вал насоса. Вращение вала приводит к смещению пластинки или мембраны внутри насоса, создавая таким образом разрежение и давление в жидкости.
На схеме подключения стеклоочистителя насос обычно размещается в бачке для жидкости стеклоочистителя или в специальном отдельном контейнере, непосредственно соединенном с бачком.
Восполнение жидкости
При работе стеклоочистителя насос с помощью трубок подает стеклоочистительную жидкость на форсунки, которые расположены на ветровом стекле автомобиля. При этом необходимо регулярно осуществлять восполнение жидкости в бачке, так как она расходуется в процессе работы стеклоочистителя.
Важно помнить, что наличие достаточного количества жидкости в бачке и исправная работа насоса являются основными условиями эффективной работы стеклоочистителя.

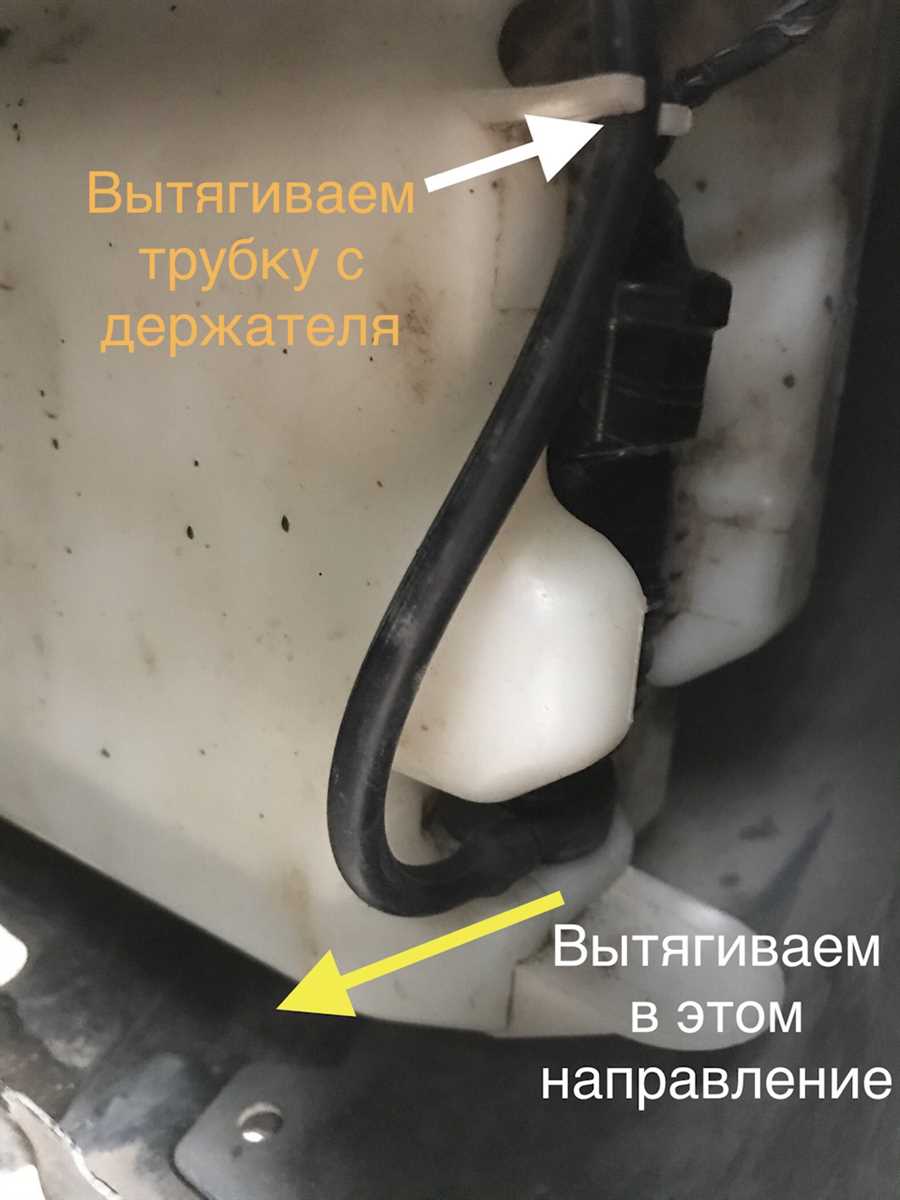

Резервуар для жидкости
В резервуаре для жидкости устанавливаются насос и фильтр, которые обеспечивают поступление моющей жидкости на стеклоочистители по команде водителя. Резервуар также снабжен датчиком уровня жидкости, который контролирует количество моющего средства и сообщает об этом на панель приборов водителю.
Кроме того, резервуар для жидкости обычно имеет крышку с защитным клапаном, чтобы предотвратить протекание жидкости и защитить ее от загрязнений. Крышка может быть легко открываться для заправки резервуара и регулярного обслуживания системы стеклоочистителя.
Важно поддерживать резервуар для жидкости в чистоте и исправности, регулярно проверяя его уровень и качество моющей жидкости. Если резервуар поврежден или имеет утечку, необходимо немедленно заменить его, чтобы избежать проблем со стеклоочистителем во время движения.
Итак, резервуар для жидкости является важной частью системы стеклоочистителя, обеспечивая хранение, подачу и контроль моющей жидкости на лобовое стекло автомобиля. Надлежащее обслуживание этой части системы позволит сохранить хорошую видимость во время дождя или грязной погоды, обеспечивая безопасное вождение.
Датчики
Схема подключения стеклоочистителя включает в себя использование различных датчиков, которые помогают контролировать его функционирование и расход энергии.
Один из основных датчиков, который используется в схеме, это датчик дождя. Он определяет наличие или отсутствие дождя, что позволяет автоматически включать соответствующий режим работы стеклоочистителя.
Еще один важный датчик – это датчик интенсивности освещения. Он позволяет определить уровень освещенности внешней среды и автоматически адаптировать работу стеклоочистителя под текущие условия.
Датчик температуры также играет важную роль в схеме подключения стеклоочистителя. Он контролирует температуру окружающей среды, что позволяет определить необходимость включения обогрева стекла и настроить его работу в соответствии с текущими погодными условиями.
В схеме подключения стеклоочистителя также может быть использован датчик движения. Он позволяет обнаружить движение объектов вблизи автомобиля и автоматически включить работу стеклоочистителя, чтобы обеспечить лучшую видимость водителю.
Все эти датчики работают в комплексе, позволяя стеклоочистителю эффективно функционировать и повышать уровень безопасности вождения.
Проводка и разъемы
Правильное подключение стеклоочистителя невозможно без правильной проводки и использования соответствующих разъемов.
Проводка
Для подключения стеклоочистителя необходимо использовать специальную проводку, которая способна выдерживать высокую влажность и температуры. Такая проводка обычно имеет цветную изоляцию для удобства подключения и идентификации проводов.
Важно правильно прокладывать проводку по кузову автомобиля, чтобы избежать ее повреждений и пересечений с другими проводами и элементами автомобиля.
Разъемы
Для удобного подключения и отключения стеклоочистителя используются специальные разъемы. Они обеспечивают надежное соединение проводов и предотвращают их отсоединение при вибрации и движении автомобиля.
Разъемы устанавливаются на провода стеклоочистителя и соединяются с разъемами, которые идут от блока управления стеклоочистителем в салоне автомобиля.
