Автор: Современная диагностика автомобильных агрегатов давно не ограничивается механическим осмотром и оценкой посторонних шумов. При проверке коробок передач, приводов и других узлов важно получать измеряемые параметры, которые позволяют сравнить фактическую работу механизма с расчетной. Одним из таких параметров является частота вращения входных и выходных элементов трансмиссии. Зная, с какой скоростью вращаются отдельные валы, специалист может оценить передаточное отношение, обнаружить нестабильность работы и заметить отклонения, которые трудно определить только по внешним признакам.
Для получения таких данных на диагностическом или испытательном оборудовании применяется датчик скорости вращения вала, позволяющий контролировать частоту вращения выбранного элемента и передавать полученную информацию в измерительную систему. Особенно полезны подобные устройства при стендовой проверке агрегата после ремонта, когда необходимо убедиться, что механизм устойчиво работает в разных режимах. Вместо субъективной оценки мастер получает числовые данные, которые можно записывать, сравнивать и анализировать.
Почему частота вращения важна для диагностики трансмиссии
Основная задача трансмиссии заключается в передаче крутящего момента между двигателем и ведущими колесами с необходимым изменением передаточного отношения. В механической или автоматической коробке передач разные ступени связывают скорость вращения входного и выходного валов определенным образом. Если известны обе частоты, можно оценить, соответствует ли фактическое соотношение ожидаемому режиму.
Такой подход особенно удобен на испытательном стенде. Агрегат можно проверять при разных скоростях, постепенно увеличивая нагрузку и наблюдая за изменением параметров. Если измеряемые значения ведут себя нестабильно, появляются кратковременные провалы или соотношение скоростей отличается от ожидаемого, это становится поводом для дополнительной проверки.
Сами по себе показания датчика не всегда указывают на конкретную неисправную деталь. Они являются частью общей диагностической картины и сопоставляются с температурой, вибрацией, давлением, шумом и другими параметрами. Чем больше объективных данных получает специалист, тем точнее можно локализовать источник проблемы.
Как получают информацию о вращении вала

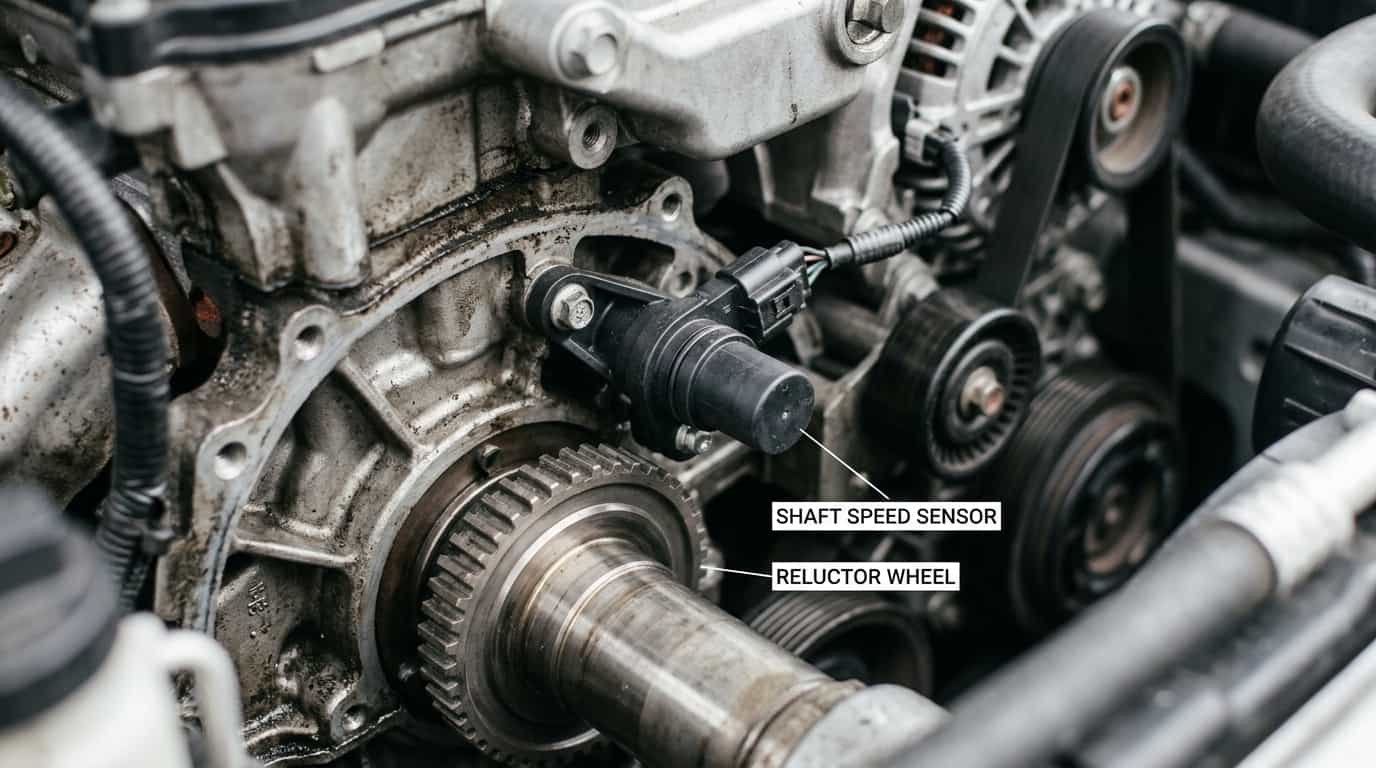

Измерение обычно строится на регистрации повторяющихся событий, связанных с вращением контролируемого элемента. В зависимости от конструкции системы датчик может реагировать на метки, зубья, выступы или другие элементы, проходящие возле чувствительной части при каждом обороте. По частоте возникающих импульсов электронный блок рассчитывает скорость вращения.
Такой принцип удобен тем, что позволяет получать данные непрерывно. Система видит не только среднее значение за длительный промежуток времени, но и изменение частоты при разгоне, переключении режима или изменении нагрузки. Для стендовой диагностики именно динамика часто представляет наибольший интерес.
Большое значение имеет правильная установка чувствительного элемента. Расстояние до контролируемой поверхности, надежность крепления и состояние считываемой метки способны влиять на стабильность сигнала. Поэтому при подозрении на неверные данные сначала следует исключить проблемы самой измерительной системы и только затем делать вывод о состоянии диагностируемого механизма.
- частоту вращения входного вала;
- скорость вращения выходного элемента;
- изменение оборотов при переключении режимов;
- стабильность вращения под нагрузкой;
- соответствие фактического передаточного отношения расчетному;
- кратковременные отклонения и нестабильность сигнала;
- повторяемость результатов при нескольких испытательных циклах.
Сравнение входного и выходного валов дает больше информации
Измерение только одного вала показывает его текущую скорость, но не всегда позволяет оценить работу трансмиссии в целом. Значительно интереснее одновременное получение данных из нескольких точек. Сравнивая входную и выходную частоты, диагностическая система может определить, насколько корректно агрегат передает вращение в выбранном режиме.
Например, для конкретной ступени известно ожидаемое передаточное отношение. Если при стабильной входной скорости выходной вал вращается не так, как должен, необходимо выяснить причину расхождения. Она может находиться как в самом агрегате, так и в измерительном тракте, поэтому результат всегда требует технической интерпретации.
При автоматических трансмиссиях анализ может быть еще сложнее, поскольку в работе участвуют гидравлические и электронные системы управления, блокировки и различные переходные режимы. Во время переключения значения естественным образом изменяются, поэтому важен не один отдельный показатель, а характер процесса во времени.
Датчик вращения не заменяет полноценную диагностику трансмиссии, но превращает один из ключевых механических процессов в измеряемый сигнал, который можно сравнивать с другими параметрами и эталонными значениями.
Стендовая проверка особенно полезна после ремонта
После сборки коробки передач недостаточно убедиться, что валы просто вращаются и механизм не издает выраженного шума. Некоторые проблемы могут проявляться только при определенной скорости или нагрузке. Стенд позволяет воспроизвести разные режимы до установки агрегата на автомобиль и проверить результат выполненного ремонта более системно.
Во время испытаний можно последовательно увеличивать обороты, переключать доступные режимы и контролировать поведение измеряемых параметров. Датчики при этом позволяют увидеть отклонение в момент его появления, а не пытаться восстановить картину по ощущениям после окончания испытания. Если система регистрации сохраняет графики или журнал данных, результаты можно дополнительно изучить позднее.
Такой контроль особенно полезен при серийном ремонте агрегатов. Когда мастерская регулярно работает с одинаковыми коробками передач, постепенно накапливаются нормальные значения для разных режимов. Новый агрегат можно сравнивать с уже известной картиной исправной работы, что облегчает обнаружение нетипичного поведения.
Ошибки измерения тоже необходимо учитывать
Любая измерительная система может выдавать неверные данные при неправильном монтаже или неисправности компонентов. Прерывистый сигнал иногда связан не с нестабильным вращением вала, а с повреждением проводки, плохим контактом разъема или неправильным положением датчика. Поэтому специалист должен уметь отличать реальную механическую проблему от ошибки регистрации.
Полезным признаком становится повторяемость. Если отклонение появляется при каждом испытании в одном и том же диапазоне оборотов, вероятность реальной закономерности возрастает. Случайные единичные импульсы, наоборот, требуют проверки электрических соединений и качества сигнала.
При сложной диагностике показания датчиков вращения сопоставляют с другими каналами измерения. Одновременное изменение вибрации, температуры и частоты вращения дает намного больше информации, чем каждый параметр по отдельности. Такой комплексный подход и делает современный испытательный стенд эффективным инструментом.
Контроль вращения используется не только для поиска неисправностей
Измерение частоты вращения полезно и при исследовательских или производственных испытаниях. С его помощью можно оценивать работу нового агрегата, проверять результаты модернизации, настраивать испытательное оборудование и контролировать повторяемость технологического процесса. Поэтому датчики скорости встречаются не только в ремонтных мастерских, но и на производстве автомобильных компонентов.
Еще одно направление — ресурсные испытания. Агрегат длительное время работает в заданных режимах, а система контролирует ключевые параметры. Если скорость начинает отклоняться от заданной или появляются необычные колебания, это может стать основанием для остановки теста и осмотра механизма.
В результате датчики вращения помогают сделать диагностику трансмиссии более объективной. Они позволяют наблюдать работу валов в реальном времени, сравнивать входные и выходные значения и фиксировать изменения при различных режимах нагрузки. В сочетании с вибрационными, температурными и другими измерениями такие данные дают специалисту значительно более полную картину состояния агрегата и помогают оценить качество ремонта еще до его установки обратно на автомобиль.
