Автор: Компоновка системы охлаждения транспортных средств с двурядными теплообменниками обеспечивает эффективность работы двигателя за счет увеличенного теплового обмена. Такой подход позволяет разместить больше пластин и трубных элементов в ограниченном пространстве моторного отсека, что способствует более быстрым оборотам теплоносителя и снижению перегрева узлов.
Использование двурядных элементов особенно актуально для моделей с интенсивной эксплуатацией и повышенными нагрузками, так как эти решения демонстрируют повышенную устойчивость к накипи и коррозии. В условиях эксплуатации на суровых маршрутах или при частых нагрузках, конструкции с двумя наборами пластин обеспечивают равномерное распределение температуры и более стабильную работу системы охлаждения в целом.
При выборе компонента следует учитывать размеры и геометрию охлаждающего блока, соответствующую техническим характеристикам конкретной модели грузового автомобиля. Рекомендуется ориентироваться на спецификации производителя, поскольку правильная установка и подбор способствуют увеличению ресурса и снижают риск перегрева двигателя. Выполненные по технологии многослойных сборок, такие теплообменники требуют точного соблюдения условий эксплуатации и регулярного обслуживания для обеспечения максимальной эффективности.
Конструкция и особенности радиатора
Конструкция данного устройства включает в себя два основных ряда трубок, которые обеспечивают эффективный теплообмен. Каждый ряд состоит из множества тонких трубок, соединенных между собой, что позволяет жидкости свободно циркулировать и передавать тепло.
Материалы, используемые для изготовления, обычно включают алюминий или медь. Алюминий легкий и обладает хорошей теплопроводностью, в то время как медь обеспечивает более высокую эффективность, но имеет больший вес и стоимость.
Важным аспектом является наличие ребер, которые увеличивают площадь поверхности и способствуют лучшему теплоотведению. Ребра могут быть как плоскими, так и гофрированными, что также влияет на эффективность работы устройства.
Для обеспечения надежности конструкции применяются специальные уплотнители, которые предотвращают утечки и обеспечивают герметичность соединений. Это особенно важно в условиях высоких температур и давления.
Рекомендуется регулярно проверять состояние устройства, обращая внимание на возможные коррозионные процессы и механические повреждения. При необходимости следует проводить очистку от загрязнений, которые могут снижать эффективность теплообмена.
| Материал | Преимущества | Недостатки |
|---|---|---|
| Алюминий | Легкость, хорошая теплопроводность | Меньшая прочность по сравнению с медью |
| Медь | Высокая эффективность, прочность | Больший вес и стоимость |
При выборе устройства стоит учитывать не только его конструктивные особенности, но и совместимость с системой охлаждения автомобиля. Правильный выбор обеспечит долгий срок службы и надежную работу в любых условиях.
Материалы изготовления
Основные компоненты теплообменника чаще всего производят из алюминия. Этот металл обладает высокой теплопроводностью, легкостью и стойкостью к коррозии, что обеспечивает длительный срок службы и эффективную работу. Алюминиевые секции легко поддаются обработки и позволяют создавать сложные формы, что улучшает теплообменные характеристики.
Изменения в технологии производства привели к использованию медных материалов для изготовления элементов системы охлаждения. Медные пластины отличаются превосходной теплопроводностью, высоким сопротивлением к окислению и долговечностью. Однако стоимость таких компонентов значительно выше алюминиевых аналогов, что влияет на конечную цену изделия.
В современных моделях используются комбинированные материалы – алюминиевые корпуса с внутренней медной вставкой. Такой подход позволяет обеспечить оптимальный баланс между теплопередачей и ценой. Внутренние трубки и поверхности покрыты антикоррозийным слоем или специальной обработкой для увеличения износостойкости.
Для усиления прочности и снижения риска появления микротрещин применяют пластиковые вставки или накладки в определенных узлах конструкции. Эти элементы выполняют дополнительные функции теплоизоляции и предотвращают развитие коррозии, особенно при эксплуатации в агрессивных условиях.
При выборе комплекта учитываются варианты материалов: алюминий – для легкого и быстрого охлаждения, медь – для максимальной эффективности, а также комбинированные решения, повышающие надежность и долговечность системы. Надежность каждого компонента зависит от точности изготовления и качества применяемых материалов, что влияет на эксплуатационные характеристики всей системы охлаждения.
Принцип работы двухрядного устройства
Двухрядное устройство функционирует на основе конвекционных потоков, обеспечивая равномерное распределение тепла по поверхности охлаждения. Внутри корпуса происходит циркуляция охлаждающей жидкости, которая поступает через нижнюю часть системы, прогревается и поднимается вверх по вертикальным каналам, отдавая тепло металлу.
Конструкция включает два набора вертикальных пластин, расположенных друг за другом, что увеличивает площадь теплообмена и способствует более эффективной теплоотдаче. Более объемное расположение элементов способствует снижению турбулентности потока и уменьшению сопротивления движению жидкости, что положительно сказывается на скорости циркуляции.
Для оптимизации теплопередачи внутри устройства предусмотрены тонкостенные межпазухи и прорезные отверстия, способствующие ускорению обменных процессов. В системе применяются медные или алюминиевые пластины с высоким показателем теплопроводности, что увеличивает интенсивность отдачи тепла при минимальных потерях энергии.
Рабочий цикл устройства включает последовательные стадии нагрева, в ходе которых охлаждающая жидкость нагревается на нагревательной панели, движется по внутренним каналам, передавая тепло стенкам и последовательно отдавая его внешней поверхности. Это обеспечивает стабильный тепловой поток и предотвращает локальные перегревы.
Дополнительные элементы, такие как горизонтальные перегородки и ребра жесткости, служат для повышения структурной надежности и улучшают распределение температуры внутри системы. Выбор материала и геометрия каналов подбираются так, чтобы минимизировать сопротивление движению и обеспечить равномерное теплоотдачу по всей площади устройства.
Преимущества радиатора под рамку
Модульная система охлаждения с размещением теплообменника в рамной конструкции обеспечивает более равномерное распределение тепловой нагрузки по всей поверхности. Это способствует снижению риска перегрева узлов двигателя и продлевает их ресурс.
Такая компоновка позволяет легко проводить техническое обслуживание и замену элементов системы охлаждения без серьезных разборочных работ. Доступ к соединительным патрубкам и радиаторным элементам упрощается, что сокращает время обслуживания.
Использование двухрядной схемы в конструкции радиатора увеличивает площадь теплообмена без увеличения габаритов устройства. В результате достигается более эффективное охлаждение с меньшим потоком воздуха и пониженным шумом при работе вентилятора.
Геометрия нагнетательного узла обеспечивает лучшие условия для циркуляции охлаждающей жидкости. Это повышает теплоотдачу, особенно при интенсивных режимах эксплуатации, что важно для сохранения стабильных температурных режимов двигателя.
Особая установка элементов с учетом монтажных рам помогает снизить вибрационные нагрузки на систему. Улучшенная устойчивость к механическим воздействиям предотвращает появление трещин и деформаций, что повышает долговечность изделия.
Компактное решение способствует оптимизации внутреннего пространства моторного отсека и позволяет установить дополнительные компоненты системы охлаждения или защиты без конфликта с другими узлами.
Использование таких теплообменников способствует более рациональному использованию охлаждающей среды и уменьшает риск образования воздушных пробок в системе, обеспечивая стабильную работу при различных условиях эксплуатации.
Сравнение с однорядными моделями
Многорядные радиаторы отличаются увеличенной площадью теплоотдачи за счет размещения элементов в два или более рядов, что способствует более равномерной вентиляции и высокой эффективности охлаждения. В сравнении с однорядными конструкциями, такие устройства занимают больше пространства, но позволяют повысить теплообмен за счет плотного расположения трубопроводов.
Основное преимущество двойных изделий – увеличение тепловой мощности. В большинстве случаев их используют в условиях, когда требуется быстрое охлаждение двигателя или нагрев системы при ограниченных габаритах. В то же время, размеры и вес таких радиаторов превышают аналогичные однорядные аналоги, что важно учитывать при эксплуатации на легких автомобилях.
В тех условиях, где пространство ограничено, а нагрузка на устройство невысока, однорядные модели спокойно справляются со своей задачей, потребляя меньше материала и снижая себестоимость производства. Однако в экстремальных режимах эксплуатации, например, при повышенной нагрузке, более «короткое» решение не дает достаточной эффективности охлаждения.
Монтаж двухрядных устройств обычно требует более высокой точности соединений и креплений, что усложняет процесс установки. В случае обслуживания они тоже требуют большего внимания из-за большего количества соединений и элементов. Однослойные аналоги проще в ремонте и обладают меньшим сроком износа при правильной эксплуатации.
- Повышенная теплоотдача – при необходимости быстрого охлаждения двигателя.
- Больший размер и вес – при ограничениях по пространству внутри кузова.
- Более сложная установка – требует точних монтажных работ и усиленной фиксации.
- Меньший объем обслуживания – в случае регулярных проверок.
- Экономия материала – для моделей, не требующих высокой теплоемкости.
Оптимальный выбор между устройствоми зависит от специфики эксплуатации: для интенсивных режимов рекомендуется использовать двухрядные конструкции, тогда как для легких условий подходят однорядные модели с меньшими габаритами.
Установка и обслуживание
Перед монтажом системы охлаждения необходимо правильно подготовить место крепления. Для этого убедитесь, что поверхность основания ровная и чистая от грязи, жира, коррозии и остатков старых деталей.
При установке двухрядной панели важно надежно закрепить крепёжные элементы, избегая перекосов и деформации. Используйте фирменные фиксаторы и технологические распорки, указанные в технической документации производителя. Точная установка исключает появление воздушных пробок и снижение эффективности системы.
Для обслуживания системы помните о необходимости регулярной очистки от загрязнений и коррозийных отложений. Используйте мягкие щётки и специальные средства для промывки теплообменника. Перед заливкой охлаждающей жидкости проверьте целостность всех соединений, absence утечек и герметичность системы.
Поменять жидкость рекомендуется каждые 40–50 тысяч километров или по регламенту. Для этого слейте старую жидкость, промойте систему дистиллированной водой или промывочной жидкостью, затем залейте свежий охлаждающий состав соответствующего типа и объёма. Убедитесь, что воздух полностью вышел из контура, чтобы исключить воздушные пробки и потери эффективности.
При выявлении повреждений или протечек необходимо заменить износившиеся компоненты: уплотнительные прокладки, патрубки или крепежи. Используйте запчасти только оригинальной или сертифицированной совместимой маркировки, соответствующие модельному году техники.
Подготовка к установке
Перед началом монтажа нового теплообменника необходимо собрать все необходимые инструменты и материалы. Убедитесь, что у вас есть ключи, отвертки, герметик, а также новые прокладки и крепежные элементы. Это позволит избежать задержек в процессе работы.
Очистите место установки от грязи и старых остатков. Это обеспечит надежное соединение и предотвратит утечки. Проверьте состояние шлангов и трубок, при необходимости замените их на новые. Износившиеся элементы могут привести к проблемам в будущем.
Обратите внимание на совместимость нового устройства с существующей системой охлаждения. Убедитесь, что размеры и крепления соответствуют требованиям вашего автомобиля. Неправильный выбор может вызвать сложности при установке и эксплуатации.
Перед установкой рекомендуется ознакомиться с инструкцией производителя. Это поможет избежать ошибок и обеспечит правильное подключение всех элементов. Если у вас есть сомнения, лучше проконсультироваться с опытным специалистом.
После завершения монтажа проведите тестирование системы. Запустите двигатель и проверьте на наличие утечек. Убедитесь, что температура двигателя находится в норме. Это позволит гарантировать надежную работу в дальнейшем.
Процесс монтажа под рамку
Монтаж системы охлаждения требует внимательности и точности. Прежде всего, подготовьте все необходимые инструменты: ключи, отвертки, герметик и крепежные элементы. Убедитесь, что рабочая зона чистая и освещенная.
Следующий этап – демонтаж старого устройства. Сначала отключите все соединения, включая патрубки и электрические разъемы. После этого аккуратно извлеките старую конструкцию, избегая повреждений окружающих элементов.
Перед установкой нового агрегата проверьте его на наличие дефектов. Убедитесь, что все соединения и крепежи в комплекте. Если есть необходимость, обработайте поверхности герметиком для предотвращения утечек.
При установке нового устройства следуйте следующему порядку:
- Установите конструкцию на место, убедившись, что она правильно ориентирована.
- Закрепите ее с помощью предусмотренных крепежных элементов, следя за равномерным распределением нагрузки.
- Подсоедините патрубки, следя за тем, чтобы они не были перекручены или сжаты.
- Подключите электрические разъемы, если они предусмотрены.
После завершения монтажа проведите проверку на герметичность соединений. Запустите двигатель и дайте системе поработать несколько минут, наблюдая за работой устройства. В случае обнаружения утечек, немедленно устраните их.
Завершив установку, не забудьте провести тестирование системы охлаждения. Это поможет убедиться в ее правильной работе и предотвратить возможные проблемы в будущем.

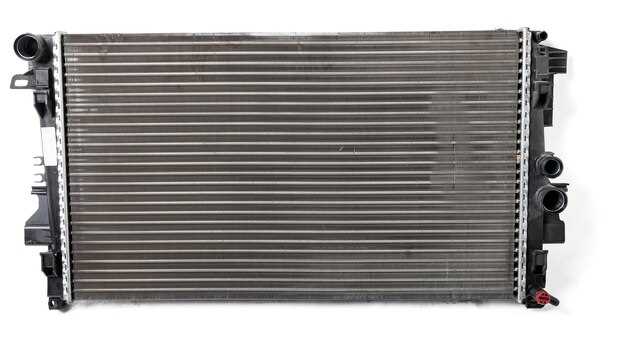

Регулярное обслуживание и уход
Поддержание работоспособности системы охлаждения требует регулярного контроля. Важно следить за состоянием теплообменника, чтобы избежать перегрева двигателя. Рекомендуется проверять уровень охлаждающей жидкости каждые 1-2 месяца, а также перед длительными поездками.
Очистка от загрязнений – ключевой аспект. Накопление грязи и пыли на поверхности может снизить эффективность теплообмена. Используйте мягкую щетку или сжатый воздух для удаления загрязнений. Не применяйте агрессивные химикаты, чтобы не повредить материалы.
Проверка соединений и шлангов также необходима. Убедитесь, что нет утечек, трещин или износа. При обнаружении повреждений замените детали незамедлительно, чтобы избежать серьезных поломок.
Регулярная замена охлаждающей жидкости продлевает срок службы системы. Рекомендуется менять ее каждые 2 года или согласно рекомендациям производителя. Используйте жидкости, соответствующие спецификациям, чтобы обеспечить оптимальную работу.
| Действие | Частота | Рекомендации |
|---|---|---|
| Проверка уровня жидкости | Каждые 1-2 месяца | Перед длительными поездками |
| Очистка от загрязнений | По мере необходимости | Используйте мягкие инструменты |
| Проверка соединений | Каждые 6 месяцев | Заменяйте поврежденные детали |
| Замена охлаждающей жидкости | Каждые 2 года | Следуйте рекомендациям производителя |
Соблюдение этих рекомендаций поможет избежать серьезных проблем и продлить срок службы системы охлаждения. Регулярный уход – залог надежной работы автомобиля.
Типичные неисправности и их устранение
Часто встречающиеся проблемы с системой охлаждения включают перегрев двигателя. Это может быть вызвано засорением теплообменника или недостатком охлаждающей жидкости. Рекомендуется проверить уровень жидкости и при необходимости долить или заменить ее. Очистка радиатора от грязи и мусора также поможет улучшить теплоотвод.
Другой распространенной неисправностью является утечка антифриза. Утечки могут происходить из-за повреждений шлангов или соединений. Важно регулярно осматривать систему на наличие трещин и повреждений. При обнаружении утечек следует заменить поврежденные элементы и проверить герметичность системы.
Проблемы с термостатом могут привести к неправильной работе системы. Если термостат заедает в закрытом положении, это вызывает перегрев. В таком случае необходимо заменить термостат на новый. Проверка его работы должна проводиться при каждом обслуживании автомобиля.
Неисправности вентилятора также могут стать причиной перегрева. Если вентилятор не включается, стоит проверить предохранители и реле. В случае их исправности, возможно, потребуется замена самого вентилятора. Регулярная проверка его работы поможет избежать серьезных проблем.
Неправильная работа системы может быть связана с воздухом, попавшим в контур. Это приводит к образованию пузырьков, которые мешают циркуляции жидкости. Для устранения этой проблемы необходимо прокачать систему, удаляя воздух через специальные клапаны.
Следует также обращать внимание на состояние шлангов. Износ или трещины могут привести к утечкам. Регулярная проверка и замена изношенных шлангов помогут избежать серьезных поломок.
