Автор: Правильная регулировка зазоров в механизме управления клапанами обеспечивает максимально эффективную работу силового агрегата. В моделях с четырьмя цилиндрами, оснащенных классической камерой с впуском и выпуском, точность настройки критична для предотвращения снижения мощности, увеличенного расхода топлива и ускоренного износа деталей.
Для выполнения проверки важно учитывать спецификации производителя, которые определяют допустимые параметры зазоров. Эти показатели варьируются в зависимости от типа привода, температуры двигателя и условий эксплуатации. Превышение или уменьшение зазора более чем на 0.02 мм может привести к неправильной работе узла, снижению компрессии и последующему повреждению клапанного механизма.
Настройка требует использования специальных инструментов, таких как щупы для определения зазора и отвертки или ключа для регулировки. Рекомендуется проводить проверку после первых 10 тысяч километров пробега или при заметных изменениях в работе двигателя, таких как нестабильный холостой ход, посторонние шумы или ухудшение динамики. Важно соблюдать последовательность операций и тщательно фиксировать значения для каждого цилиндра.

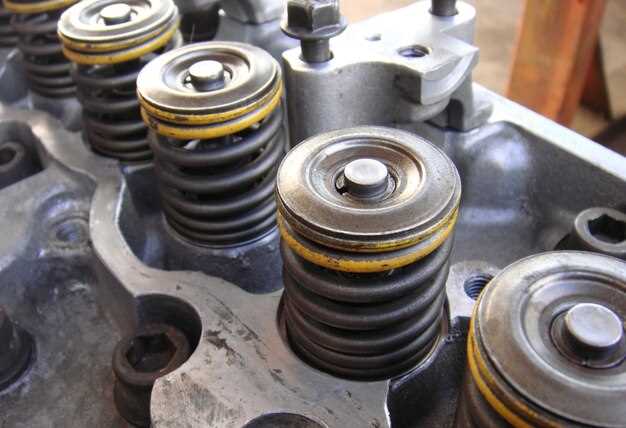

Зазоры клапанов на двигателе Рено Логан с восьмиклапанным мотором
Параметры зазоров в системе управления впуском и выпуском регулируют интенсивность пропуска воздуха и отработанных газов. Правильное значение обеспечивает оптимальную работу двигателя и предотвращает его повреждение. Для модели с четырьмя цилиндрами и двумя клапанами на каждый цилиндр нормативные показатели варьируются в диапазоне 0,20–0,30 мм для впускных элементов и 0,30–0,40 мм для выпускных. Значение должно соответствовать заводским рекомендациям, указанным в технической документации.
Регулярная проверка осуществляется каждые 30–40 тысяч километров пробега или при появлении характерных признаков неисправности, таких как неравномерный холостой ход, увеличенный расход топлива, посторонние звуки или шумы в районе клапанного механизма. Диагностика включает снятие крышки клапанной коробки для доступа к регулировочным элементам.
Перед проведением корректировки важно снять распределительный вал или обеспечить его неподвижность, что гарантирует точность измерений. В процессе проверки необходимо использовать щупы с точностью до 0,01 мм. Для установки оптимальных зазоров используют специальные регулировочные шайбы или шайбы-цементсы, что обеспечивает стабильную работу в течение длительного срока.
Стандартизированные этапы регулировки включают эти действия:
- Обеспечить надежную фиксацию двигателя в нейтральном положении;
- Снять крышку клапанного механизма;
- Измерить текущие зазоры с помощью щупов;
- При необходимости заменить регулировочные элементы или произвести их точную настройку;
- Установить крышку на место и проверить работу, прогоняя двигатель под нагрузкой.
При использовании регулировочных шайб придерживаются точных размеров, чтобы избежать чрезмерного износа деталей. Оптима в данном случае – соблюдать заводские параметры и использовать только рекомендуемые материалы для регулировки, избегая самодельных решений.
Важно помнить, что неправильные значения зазоров ведут к быстрому износу клапанного механизма или снижению компрессии. Это, в свою очередь, негативно сказывается на динамике и экономичности мотора. Поэтому при первых симптомах ухудшения работы системы управления газообменом рекомендуется обращаться к специалистам для точной проверки и регулировки.
Практические рекомендации по определению зазора клапанов
Для точного измерения расстояния между движущимися частями двигателя необходимо использовать щупы. Рекомендуется иметь набор щупов с различными размерами, чтобы выбрать подходящий для конкретного случая.
Перед началом работы убедитесь, что двигатель остыл. Нагретые детали могут привести к ошибочным показаниям. Сначала снимите крышку, чтобы получить доступ к механизмам.
Проверьте положение поршня. Он должен находиться в верхней мертвой точке (ВМТ) для соответствующего цилиндра. Это обеспечит правильное измерение. Используйте специальный инструмент для определения ВМТ, если это необходимо.
При измерении вставьте щуп между коромыслом и валом. Он должен входить с небольшим сопротивлением. Если щуп проходит слишком легко или с трудом, это указывает на необходимость регулировки.
Запишите полученные значения для каждого цилиндра. Сравните их с рекомендованными параметрами, указанными в руководстве по эксплуатации. Если значения выходят за пределы нормы, потребуется корректировка.
Регулировка осуществляется с помощью специальных винтов или шайб. Убедитесь, что после внесения изменений снова проверьте расстояние, чтобы гарантировать точность.
Регулярная проверка и корректировка расстояний между движущимися частями помогут избежать серьезных поломок и продлить срок службы двигателя. Рекомендуется проводить эту процедуру каждые 10-15 тысяч километров пробега.
Как проверить зазор клапанов самостоятельно
Для проверки расстояния между элементами газораспределительного механизма потребуется несколько инструментов: щупы, ключи и отвертка. Начните с подготовки автомобиля: отключите аккумулятор и снимите крышку двигателя. Это обеспечит доступ к механизмам.
Используйте щупы различных толщин, чтобы определить, какой из них подходит для измерения. Обычно значения находятся в диапазоне от 0,1 до 0,3 мм. Убедитесь, что двигатель находится в верхней мертвой точке, чтобы элементы находились в правильном положении для измерений.
Проверьте каждый элемент поочередно. Вставьте щуп между элементом и его седлом. Если щуп проходит с небольшим сопротивлением, значение в норме. Если щуп не проходит или проходит слишком легко, необходимо отрегулировать.
После завершения измерений соберите все обратно. Убедитесь, что все крепления затянуты, а крышка установлена на место. Подключите аккумулятор и запустите двигатель, чтобы проверить работу механизма.
Регулярная проверка поможет избежать серьезных поломок и продлит срок службы двигателя. Следите за состоянием и не пренебрегайте профилактикой.
Инструменты и материалы для измерения зазора
Для проведения точных измерений зазоров между кулачками и направляющими элементов используют щупы из нержавеющей стали или специальной легированной стали с несколькими размерами, аккуратно откалиброванными для определения минимальных зазоров. Они позволяют определить расстояние с точностью до тысячных долей миллиметра.
Калибровочные щупы подбираются исходя из рекомендуемых значений для конкретного двигателя и типа механизма. В большинстве случаев используют набор с предопределенными размерами, что ускоряет процесс определения оптимального зазора.
Микрометры и толщиномеры в комплексе позволяют дополнительно проверить толщину металлических элементов или глубину сгорания. Их применяют для более тонких измерений, особенно при необходимости незначительных корректировок.
Для фиксации деталей в исходном положении используют специальных фиксирующие зажимы или съёмные губки. Это важно для исключения погрешностей, связанных с движением элементов при измерении.
Механические линейки и шаблоны применяются для предварительных проверок и ориентировочного определения усилия по зазору. Их используют в комплексе с щупами для получения более полной картины состояния механизма.
Перед началом измерений важно подготовить чистые и сухие поверхности – применяют химические чистящие средства и ткани, чтобы устранить пыль и масло, ведь микроскопическая загрязненность может исказить результаты.
Рекомендуется использовать калиброванные инструменты, прошедшие поверку за последние 12 месяцев. В случае отсутствия проверки точность может существенно снизиться, и потребуется повторное измерение или поверка инструмента.
Определение оптимальных значений зазора для конкретных условий эксплуатации
Для установления правильных параметров зазора в цепи зажигания необходимо учитывать тип эксплуатации двигателя. При умеренных нагрузках, характерных для городских условий, достаточно придерживаться стандартных значений, указанных в технической документации. Однако для частых высоконагрузочных режимов, например, при езде по загруженным трассам или тяжелым грузам, рекомендуется увеличить зазор на 0,05 мм для компенсации износа и повышения надежности работы.
Температурные показатели также играют важную роль. При использовании в сильных холодных погодных условиях рекомендуется снизить уровень зазора на 0,02-0,03 мм, что позволяет обеспечить более стабильное открытие и закрытие клапанов. В жаркую погоду, наоборот, увеличивают зазор на аналогичную величину, чтобы компенсировать расширение металлических элементов.
Для точной настройки необходимо проводить измерения при помощи щупа или купленного специального инструмента. Оптимальные параметры обычно представлены в диапазоне:
| Условия эксплуатации | Рекомендуемый диапазон |
|---|---|
| Городская езда, умеренная нагрузка | 0,20 – 0,25 мм |
| Длительные высокие нагрузки, трассы | 0,25 – 0,30 мм |
| Эксплуатация в холодных климатических условиях | на 0,02 – 0,03 мм меньше стандартного |
| В жаркую погоду | на 0,02 – 0,03 мм больше стандартного |
При настройке рекомендуют проводить контроль с помощью экспериментальных зазоров и оценивать работу двигателя. Измерения желательно выполнять при холодном и прогретом двигателе, чтобы определить влияние температуры на размеры зазора и выбрать наиболее подходящие параметры для текущих условий эксплуатации.
Типичные признаки неправильного зазора и как их распознать
Также стоит обратить внимание на динамику работы мотора. Если двигатель начинает терять мощность, особенно на высоких оборотах, это может быть следствием неправильной настройки. В таких случаях рекомендуется провести диагностику и проверить параметры.
Нестабильная работа на холостом ходу – еще один сигнал. Если мотор начинает ‘дребезжать’ или глохнуть, это может быть связано с неправильной регулировкой. Важно проверить, как двигатель реагирует на изменения нагрузки.
Кроме того, стоит обратить внимание на расход топлива. Если он значительно увеличился без видимых причин, это может быть следствием неправильной работы механизма. В этом случае стоит провести проверку и, при необходимости, отрегулировать параметры.
Наконец, визуальный осмотр может дать подсказки. Если вы заметили утечки масла или другие аномалии, это также может указывать на проблемы с настройкой. Регулярные проверки и диагностика помогут избежать серьезных поломок и продлить срок службы двигателя.
Технология регулировки зазоров клапанов на Рено Логан
Для точной настройки зазора между рычагом привода и клапаном необходимо выполнить несколько последовательных шагов. Первым этапом снимается крышка головки блока цилиндров, после чего фиксируется положение верхней мертвой точки поршня в такте сжатия для соответствующего цилиндра.
Подвижность распредвала ограничивается специальным зажимающим приспособлением, что облегчает доступ к рычагам привода. После этого отпускают масляный насос и снимают ремень ГРМ, следя за маркировками на венце шкива распределительного вала и корпусе двигателя.
Далее возвращаются к установке угла вращения распредвала и поднимают его, чтобы обеспечить свободный доступ к рычагам. Измеряют текущий зазор с помощью щупа, вставляя его между торцом рычага и наплавкой клапана. Допустимый диапазон этого параметра для данного мотора составляет от 0,15 до 0,20 миллиметра.
Если необходимо регулировка, то ослабляют гайку натяжения рычага, извлекают щуп, и перемещают рычаг относительно распредвала. Используют специальный язычок или тонкий отверткой для закрепления оптимального расстояния, после чего затягивают фиксацию гайки в заданном положении.
После завершения процедуры проверяют точность регулировки, повторно вставляя щуп, и собирают агрегат в обратном порядке. Важно не допустить перемещения распредвала в процессе настройки, иначе потребуется повторная проверка угла и зазора.
Использование точных измерительных инструментов и придерживание технологического порядка обеспечивает правильную работу клапанного механизма в дальнейшем. Регулярное проведение такой процедуры рекомендуется выполнять при пробеге от 60 000 километров, а также после капитального ремонта двигателя.
—
Подготовка автомобиля к регулировке: снятие крышки и распредвала
Перед началом работы необходимо обеспечить доступ к верхней части двигателя. Для этого снимите пластиковую крышку, которая защищает распределительный механизм. Обычно она крепится на нескольких болтах, которые нужно аккуратно открутить с помощью подходящего инструмента. Убедитесь, что все крепежные элементы находятся в хорошем состоянии, чтобы избежать повреждений при повторной установке.
После снятия крышки следует отключить все необходимые датчики и шланги, которые могут мешать дальнейшему доступу. Обратите внимание на расположение проводов и шлангов, чтобы не допустить их повреждения. Рекомендуется сделать фотографии или пометить их, чтобы упростить процесс сборки.
Далее необходимо снять распределительный вал. Для этого потребуется открутить крепежные болты, которые фиксируют вал на месте. Используйте динамометрический ключ для соблюдения рекомендованного момента затяжки при установке. При снятии вала будьте осторожны, чтобы не повредить подшипники и другие компоненты.
После демонтажа распределительного вала проверьте состояние всех деталей. Если обнаружены признаки износа или повреждения, замените их на новые. Это поможет избежать проблем в будущем и обеспечит надежную работу двигателя.
Завершив подготовительные работы, можно переходить к регулировке. Убедитесь, что все инструменты под рукой, а рабочая зона чистая и организованная. Это значительно упростит процесс и повысит его безопасность.
Шаги регулировки зазора клапанов
Для проведения точной настройки зазора необходимо установить двигатель на верхнюю мёртвую точку по такту сжатия. Для этого поверните коленвал по часовой стрелке на один полный оборот или пока метки на ремне ГРМ не совместятся с отметками на крышке распределительного вала.
Отсоедините крышку клапанного механизма, чтобы получить доступ к распределительным валам и выступающим концам клапанов. Осмотрите состояние ремня или цепи привода, убедитесь в отсутствии изношенных или повреждённых элементов.
Повернув распредвал так, чтобы заглушки прокладок распредвала были доступны, зафиксируйте его в текущем положении, используя соответствующий инструмент. Проверьте совпадение меток для обеспечения правильной установки.
Используя щупы толщиной, предназначенные для регулировки зазора, вставьте их между концом рычага привода и опорой клапана. Добейтесь минимального сопротивления при вставке, чтобы обеспечить требуемое зазору значение, указанное в технической документации двигателя.
Если зазор отличается от нормативных значений, ослабьте крепёжные гайки рычага или ролика привода, чтобы устранить натяжение. Затем аккуратно отрегулируйте положение, поворачивая рычаг либо ролик для достижения нужной щели.
Зафиксируйте всё обратно, затяните гайки до рекомендуемого момента затяжки, пользуясь динамометрическим ключом. После этого повторите проверку вставкой щупа, чтобы убедиться в правильности настройки.
Обратите внимание: регулировочные операции требуется выполнять при остывшем двигателе, чтобы избежать перекоса элементов под тепловым расширением. После завершения настройек установите крышки и закрепите все детали в обратном порядке, проверяя отсутствие утечек и правильную работу агрегата.
Особенности регулировки на 8-клапанном двигателе
Для достижения оптимальной работы силового агрегата необходимо точно настроить зазоры между клапанами и их приводы. В конструкции с 8 цилиндрами регулировка должна выполняться по специальной методике, учитывающей расположение и тип привода. В отличие от более сложных механизмов, здесь рекомендуется применять полузакрытую регулировку, при которой зазор устанавливается с учетом температурных расширений при эксплуатации двигателя.
Процесс начинается с отключения зажигания и снятия верхней части клапанной крышки. В дальнейшем используют специальный щуп или инструмент для измерения зазора, который должен быть закреплен по технической документации – обычно он составляет порядка 0,20–0,25 мм. Важно обеспечить точность измерения, избегая перекосов или заеданий щупа между элементами.
Регулировка осуществляется путем проворачивания коленчатого вала до появления метки на маховике, соответствующей верхней точке такта сжатия. При этом проверяют положение распределительного вала – оно должно совпадать с отметками на корпусе привода. В случае необходимости зазор корректируют за счет вращения привода или замены натяжных элементов.
Обратите внимание на последовательность работ при регулировке: сначала проверяют зазор на первом цилиндре, затем переходят к следующему по порядку, соблюдая равномерность настроек. Значение зазора должно соответствовать нормативным требованиям, закрепленным в инструкции к двигателю. В случае перетяжки натяжного ролика или износа элементов стоит произвести замену, чтобы исключить смещение зазоров и повысить стабильность работы мотора.
После завершения настройки рекомендуется запустить двигатель и проверить его работу на холостом ходу. Возможна незначительная корректировка, если обнаружены неустойчивые параметры. Также рекомендуется повторять процедуру через 10-15 тысяч километров, поскольку сопротивление и износ деталей со временем изменяют исходные показатели.
Проверка правильности регулировки и последующая сборка
После завершения регулировки необходимо убедиться в корректности выполненных действий. Для этого следует использовать щупы, соответствующие необходимым параметрам. Рекомендуется проверять зазоры в нескольких точках, чтобы исключить возможные отклонения.
При проверке важно учитывать, что щуп должен свободно проходить между элементами, но не быть слишком свободным. Если щуп застревает, это указывает на недостаток пространства, что может привести к проблемам в работе двигателя.
После проверки и подтверждения правильности регулировки можно приступать к сборке. Важно следовать последовательности, указанной в руководстве по эксплуатации. Все детали должны быть установлены на свои места, а крепежные элементы затянуты с необходимым усилием.
Рекомендуется использовать динамометрический ключ для точной затяжки. Это поможет избежать повреждений резьбы и обеспечит надежное соединение. Также стоит обратить внимание на состояние уплотнительных колец и прокладок, которые могут требовать замены.
| Этап | Рекомендации |
|---|---|
| Проверка зазоров | Используйте щупы, проверяйте в нескольких точках |
| Сборка | Следуйте инструкции, затягивайте крепежи динамометрическим ключом |
| Проверка уплотнений | Замените изношенные прокладки и кольца |
После завершения сборки рекомендуется провести тестовый запуск двигателя. Это позволит убедиться в отсутствии посторонних звуков и правильной работе всех систем. Если возникают проблемы, стоит повторно проверить все соединения и параметры регулировки.
Типичные ошибки при регулировке и как их избежать
Регулировка зазоров между движущими частями двигателя требует внимательности и точности. Одна из распространенных ошибок – неправильный выбор инструмента для измерения. Использование некачественного щупа может привести к неверным показаниям. Рекомендуется использовать щупы с высокой точностью и проверять их перед началом работы.
Еще одной распространенной проблемой является недостаточная подготовка двигателя. Перед регулировкой необходимо убедиться, что двигатель полностью остыл. Нагретые детали могут расширяться, что приведет к ошибкам в измерениях. Охлаждение должно занимать достаточное время, чтобы избежать искажений.
Некоторые мастера игнорируют рекомендации производителя по величине зазоров. Каждый двигатель имеет свои параметры, и отклонение от них может вызвать проблемы в работе. Перед началом регулировки стоит ознакомиться с технической документацией, чтобы избежать ошибок.
Неправильная установка деталей также может стать причиной неэффективной работы. При сборке необходимо следить за тем, чтобы все элементы были установлены в соответствии с инструкциями. Неправильная установка может привести к заеданию или износу.
Не стоит забывать о последовательности действий. Регулировка должна проводиться в строгом порядке, чтобы избежать путаницы. Рекомендуется составить план действий и следовать ему, чтобы не пропустить важные этапы.
Наконец, важно проводить регулярные проверки после регулировки. Это позволит выявить возможные проблемы на ранней стадии и предотвратить серьезные поломки. Регулярный мониторинг состояния двигателя поможет поддерживать его в хорошем рабочем состоянии.
