Принцип работы главного цилиндра сцепления Газ 3110
В системе управления сцеплением автомобиля Газ 3110 гидравлический привод обеспечивает передачу усилия от педали к рабочему механизмупосредством давления гидравлической жидкости. Этот компонент заполняется специальной тормозной жидкостью, создающей необходимое давление для перемещения поршня.
При нажатии на педаль сцепления происходит сжатие поршня внутри цилиндра, что вызывает повышение давления жидкости в системе. Передача этого давления по трубкам приводит к смещению штока в рабочем механизме, активируя освобождение сцепления от зацепления с маховиком. В результате происходит размыкание соединения между двигателем и коробкой передач для переключения передач или остановки автомобиля.
Обратный ход pedal происходит за счет пружин, которые возвращают рычаг в исходное положение после отпускания. Важным элементом является уплотнительное кольцо, препятствующее попаданию воздуха и утечкам жидкости. Регулярная проверка уровня жидкости и контроль состояния прокладок позволяют предотвратить снижение эффективности системы.
Настройка и ремонт цилиндра предполагает замену изношенных резиновых элементов, а также регулировку свободного хода педали. В случае появления пузырьков воздуха в контуре рекомендуется провести его прокачку для восстановления необходимого давления. Правильная эксплуатация гидравлической системы обеспечивает своевременное включение и отключение сцепления, что продлевает ресурс рабочих элементов и способствует безопасной эксплуатации транспортного средства.
Конструкция и основные элементы главного цилиндра сцепления Газ 3110
Основные компоненты узла включают корпус устройства, поршень, возвратную пружину, гидравлический цилиндр и шток. Корпус выполнен из металлического сплава, устойчивого к высокому давлению и коррозии, что обеспечивает долговечность конструкции при эксплуатации в различных условиях.
Поршень, расположенный внутри корпуса, обеспечивает передачу гидравлического усилия на шток. Он изготавливается из легких сплавов, обладающих высокой износостойкостью. Конструкция поршня предусматривает наличие уплотнителей, предотвращающих протекание жидкости и поддержание давления.
Возвратная пружина фиксирует поршень в начальном положении и обеспечивает его возврат после отпускания педали. В качестве материала зачастую используются спиральные пружины из прецизионной стали, обладающей высокой стойкостью к усталости и деформациям.
Гидравлический цилиндр соединяется с основной гидросистемой автомобиля и служит для передачи давления, создаваемого гидравлическим насосом. Внутри цилиндра размещаются датчики давления, а его корпус имеет резьбовые соединения для надежной установки и взаимодействия с остальными элементами механизма.
Шток, ответственный за механическую связь с рычагом сцепления, изготовлен из закаленной стали и имеет покрытие антикоррозийного типа. Его длина и форма позволяют обеспечить плавное и точное движение при нажатии педали, не допуская заеданий или люфтов.
| Элемент | Материал | Функция |
|---|---|---|
| Корпус устройства | Сплав на основе алюминия или стали | Обеспечивает защиту внутренних элементов, служит опорой для остального механизма |
| Поршень | Легкие сплавы, резина или полиуретан (уплотнители) | Передача гидравлического усилия, герметизация |
| Возвратная пружина | Сталь высокой прочности | Возврат поршня в исходное положение |
| Гидравлический цилиндр | Закаленная сталь, алюминий | Передача гидравлического давления |
| Шток | Закаленная сталь с антикоррозийным покрытием | Передача механического усилия, соединение с рычагом |

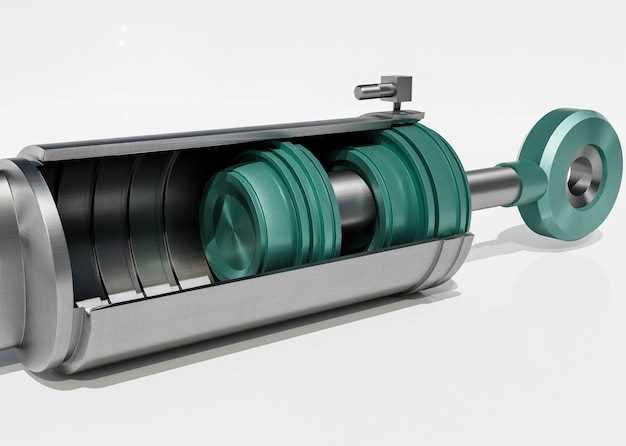

Материалы и типы материалов, используемых в конструкции
Конструкция устройства включает в себя различные материалы, каждый из которых выполняет специфические функции и обеспечивает надежность. Основные компоненты, такие как корпус и поршень, изготавливаются из высококачественных сплавов и полимеров.
- Алюминиевые сплавы: Используются для создания корпуса благодаря своей легкости и устойчивости к коррозии. Алюминий обеспечивает хорошую теплопроводность и механическую прочность.
- Сталь: Применяется для изготовления поршней и других элементов, требующих высокой прочности. Нержавеющая сталь часто используется для повышения долговечности.
- Пластики: Полимеры, такие как полиамид и полиэтилен, используются в качестве уплотнителей и прокладок. Они обеспечивают хорошую герметичность и устойчивость к химическим воздействиям.
- Резина: Применяется для создания уплотнительных колец. Резина обладает отличными амортизирующими свойствами и стойкостью к старению.
Выбор материалов зависит от условий эксплуатации и требований к прочности. Например, в условиях повышенной температуры и давления предпочтение отдается металлам с высокой термостойкостью. Для обеспечения долговечности и надежности конструкции важно учитывать совместимость материалов, чтобы избежать коррозии и износа.
Рекомендуется проводить регулярные проверки состояния материалов, чтобы своевременно выявлять износ и заменять поврежденные элементы. Это позволит поддерживать работоспособность системы на высоком уровне и предотвратить возможные поломки.
Клапаны и поршень: как они взаимодействуют при нажатии педали
Клапан служит регулирующим элементом, который открывает или закрывает доступ гидравлической жидкости в систему. Он работает по принципу компрессионного движения, реагируя на изменение давления в подающей магистрали. В момент нажатия педали, перемещая рычаг, приводится в действие шток клапана, что вызывает его открытие или закрытие в зависимости от схемы регулировки.
Поршень устанавливается внутри цилиндра и является приводным элементом, передающим гидравлическое давление на механическую часть. При поступлении жидкости под высоким давлением, поршень смещается, создавая усилие, необходимое для сдвига элементов сцепления или другого отключающего устройства.
Со взаимодействием этих компонентов происходит последовательная передача усилия:
- При нажатии педали давление в гидросистеме возрастает через открытый клапан.
- Гидравлическая жидкость, поступая в полость под поршнем, вызывает его смещение.
- Движение поршня толкает или тянет механические связки, активирующие рабочие поверхности.
- После отпускания педали клапан закрывается, прекращая подачу жидкости и позволяя поршню возвращаться в исходное положение за счет пружинного механизма или собственной упругости.
Точное взаимодействие клапана и поршня обеспечивается правильной настройкой зазоров, состоянием уплотнений и качеством гидравлической жидкости. При ухудшении условий, например, из-за износа уплотнений или загрязнения системы, возможна задержка или неисправность передачи усилия.
Рекомендуется регулярно проводить диагностику состояния уплотнений и уровня гидравлической жидкости, а при необходимости – заменять изношенные компоненты. Чистая и работоспособная система позволяет обеспечить точное и своевременное включение, исключая возможность пробуксовки и потери эффективности механизма.
Ручка и шток: передача усилия на гидравлическую систему
Шток, связанный с ручкой, внутри направляющей соединяется с рабочим механизмом, обеспечивая точное перемещение и передачу усилия. Материал изготовления штока обычно выбирается с учетом стойкости к коррозии и долговечности, чаще всего используется высокопрочная сталь с антикоррозийным покрытием.
При нажатии на рычаг происходит передача усилия на шток через специальных фиксаторов или соединительных элементов. Важным аспектом является наличие регулируемых элементов натяжения, которые позволяют оптимизировать реакцию системы и избавиться от паразитных люфтов.
Чтобы обеспечить надежную работу, поверхность штока должна иметь гладкую обработку, предотвращающую износ уплотнений и снижение эффективности передачи усилия. Регулярная проверка и смазка соединительных узлов снижают риск затухания усилия и обеспечивают стабильность в работе системы.
Несоблюдение точности при монтаже и эксплуатации ручки и штока может привести к ухудшению точности управления, значительному снижению усилия и даже выходу из строя системы. Поэтому рекомендуется периодически проводить замеры хода штока и контроль целостности соединительных элементов.
Гидравлическая трубка и соединения: особенности монтажа и герметичность
Выбор материалов для трубок должен учитывать устойчивость к коррозии и температурам, характерным для системы управления сцеплением. Наиболее распространены металлические изделия из нержавеющей стали или меди, обеспечивающие долговечность и минимальный расход давления.
При монтажных работах необходимо точно подобрать диаметр трубки согласно технической документации. Не допускается использование соединительных элементов с потертостями или повреждениями, поскольку это резко влияет на герметичность системы.
Соединения закрепляют с помощью специального ключа с ограничением усилия, что предотвращает деформацию муфт и сливное давление. На каждом участке требуется проверка плотности фиксации сливных гильз и муфт после монтажа.
Герметизация достигается за счет использования уплотнительных колец или шторок, которые необходимо правильно позиционировать внутри соединительных элементов. Перед установкой advisable обработать резьбовые части силиконовой смазкой, совместимой с гидравлическими жидкостями.
Особое внимание уделяется калибровке трубок, чтобы исключить перекос или повреждения при сгибании. Для этого используют специальные пресс-формы и трубогибы, позволяющие сохранять оптимальную геометрию без образования трещин.
Если обнаружены подтекания или несовпадения соединений, недопустимо закрепление элементов без предварительного устранения дефектов. В случаях необходимости – заменить поврежденные участки трубопровода.
После завершения монтажа следует провести тест-драйв системы, проверяя отсутствие пузырьков воздуха и подтеканий. Регулярное обслуживание и своевременная проверка соединений позволяют избежать дальнейших поломок и обеспечить стабильную работу системы управления.
Принцип функционирования и диагностика проблем
Устройство, отвечающее за передачу усилия от педали к трансмиссии, функционирует на основе гидравлического механизма. При нажатии на педаль создается давление в системе, которое передается на рабочий элемент. Это позволяет разъединить сцепление, обеспечивая плавное переключение передач.
Основные компоненты включают резервуар, насос и рабочий цилиндр. Резервуар содержит жидкость, которая под давлением перемещается через трубопроводы. При износе или повреждении любого из элементов могут возникнуть проблемы с передачей усилия.
Симптомы неисправностей включают: трудности при переключении передач, посторонние звуки, утечки жидкости. Для диагностики необходимо проверить уровень жидкости в резервуаре, состояние трубопроводов и соединений. Утечки могут указывать на повреждение уплотнений или трещины в корпусе.
Если уровень жидкости низкий, это может привести к недостаточному давлению, что затруднит работу системы. Рекомендуется регулярно проверять уровень и при необходимости доливать жидкость, соответствующую спецификациям производителя.
При наличии посторонних звуков стоит обратить внимание на состояние подшипников и других движущихся частей. Замена изношенных элементов поможет избежать серьезных поломок.
Для устранения проблем с переключением передач может потребоваться прокачка системы, чтобы удалить воздух, который может попасть в гидравлический контур. Это обеспечит стабильную работу и восстановит нормальное давление.
Регулярное техническое обслуживание и внимательное отношение к симптомам помогут поддерживать систему в исправном состоянии и предотвратить серьезные неисправности.
Передача усилия от педали к сцеплению: гидравлический процесс
Гидравлическая система, используемая для передачи усилия от педали к механизму, основывается на принципе передачи давления через жидкость. При нажатии на педаль, поршень в цилиндре создает давление в жидкости, которая передается к рабочему элементу.
Важным аспектом является выбор жидкости. Рекомендуется использовать специальную тормозную жидкость, которая обладает необходимыми свойствами, такими как высокая температура кипения и низкая вязкость. Это обеспечивает надежную работу системы в различных условиях.
При проектировании системы необходимо учитывать диаметр поршня. Увеличение диаметра поршня в цилиндре приводит к повышению силы, передаваемой на рабочий механизм. Однако это также может увеличить усилие, необходимое для нажатия на педаль. Оптимальный баланс между этими параметрами обеспечивает комфортное управление автомобилем.
Качество герметичности системы также играет ключевую роль. Наличие утечек может привести к снижению давления и, как следствие, к ухудшению работы механизма. Регулярная проверка состояния уплотнителей и соединений поможет избежать подобных проблем.
Кроме того, важно следить за состоянием жидкости. Загрязнение или старение жидкости могут негативно сказаться на работе системы. Рекомендуется периодически заменять жидкость, следуя рекомендациям производителя.
Общие неисправности: признаки и причины отказа главного цилиндра
Педаль становится мягкой или не возвращается в исходное положение. Это свидетельствует о недостатке жидкости или засоре возвратных пружин. Неправильная работа указывается также на появление воздушных пузырьков в контуре, что снижает эффективность передачи усилия.
Обнаружение подтеканий масла вокруг цилиндра говорит о износе уплотнительных элементов или повреждении корпуса. Это способствует падению давления и ухудшению передачи усилия, а также увеличивает риск возникновения заеданий.
Трудности при нажатии на педаль. Усиленное усилие указывает на засорение или загрязнение гидравлической системы, в результате чего давление распределяется неравномерно. Иногда причиной служит засорение каналов внутри блока или повреждение штока.
Неравномерное сцепление или пропуски передач могут появляться при снижении эффективности гидравлического привода. В таких случаях вероятными причинами являются деформация внутренних деталей или износ манжэтных уплотнений, что вызывает потерю давления.
Появление посторонних шума при нажатии педали. Наличие щелчков или грохота указывает на повреждение или заедание поршня, а также несовершенство гидравлической жидкости из-за загрязнения или старения.
Проверка состояния системы включает визуальный осмотр на предмет подтеканий, измерение уровня жидкости и тестирование на наличие воздуха в контуре. Регулярное обслуживание и своевременная замена уплотнений помогают исключить большинство описанных неисправностей и сохранить эффективную работу системы.
Пошаговая проверка исправности: инструменты и технология
Для проверки состояния устройства, отвечающего за передачу усилия от педали к трансмиссии, потребуется набор инструментов и следование определенной технологии. Основные инструменты включают:
- Набор ключей и отверток
- Манометр для проверки давления
- Тестовая жидкость для гидравлической системы
- Лоток для сбора жидкости
- Светодиодный фонарик для освещения труднодоступных мест
Следующий этап – это пошаговая проверка:
- Подготовка: Убедитесь, что автомобиль находится на ровной поверхности. Откройте капот и найдите нужный узел.
- Визуальный осмотр: Проверьте наличие утечек жидкости. Обратите внимание на соединения и шланги. Если есть следы жидкости, это может указывать на повреждение.
- Проверка уровня жидкости: Убедитесь, что уровень жидкости в резервуаре соответствует норме. При необходимости долейте тестовую жидкость.
- Измерение давления: Подключите манометр к выходу системы. Педаль должна быть нажата, и давление должно соответствовать заводским характеристикам.
- Тестирование на работоспособность: Нажмите на педаль сцепления. Убедитесь, что она возвращается в исходное положение без заеданий. Если педаль не возвращается, это может указывать на проблему.
- Проверка на наличие воздуха: Если система не работает должным образом, возможно, в ней есть воздух. Проведите прокачку системы, чтобы удалить воздух.
- Финальная проверка: После всех манипуляций повторите тестирование на работоспособность. Убедитесь, что все функции выполняются корректно.
При обнаружении неисправностей рекомендуется обратиться к специалисту для дальнейшей диагностики и ремонта. Регулярная проверка состояния узла поможет избежать серьезных поломок и обеспечит надежную работу автомобиля.
| Этап | Действие | Инструменты |
|---|---|---|
| 1 | Подготовка | – |
| 2 | Визуальный осмотр | – |
| 3 | Проверка уровня жидкости | Тестовая жидкость |
| 4 | Измерение давления | Манометр |
| 5 | Тестирование на работоспособность | – |
| 6 | Проверка на наличие воздуха | – |
| 7 | Финальная проверка | – |
Замена и регулировка: советы по обслуживанию для сохранения работоспособности
При проведении замены воздуха и жидкости в системе сцепления важно использовать специальные жидкости, соответствующие требованиям производителя. Перед началом процедуры отсоедините сливные и заливные клапаны, слейте старую жидкость в герметичный контейнер, чтобы исключить попадание загрязнений. Новую жидкость заливайте через заливное отверстие, контролируя уровень по мере наполнения, чтобы избежать излишнего давления в системе.
Для правильной регулировки усилия сцепления выполните последовательность: прокачайте систему, нажимая на педаль до ощущения естественной «поддержки» без провисания. После этого проверьте расстояние хода педали, оно должно быть в пределах 20–25 мм при отсутствии давления на педаль. Регулировку осуществляйте с помощью приводных винтов или свободного хода, установленного в соответствии с заводскими рекомендациями.
При необходимости замены уплотнительных колец, используйте только оригинальные запчасти. Перед установкой убедитесь, что сопрягаемые поверхности тщательно очищены от грязи и коррозии, чтобы избежать протечек. Убедитесь в надежности креплений и отсутствии излишней затяжки, чтобы исключить деформацию деталей.
Обязательным этапом является проверка фиксации и работоспособности механизма при различных режимах нагрузки. После завершения обслуживания протестируйте педаль, убедившись в отсутствии провисаний и лишнего усилия. Регулярную проверку и своевременную регулировку рекомендуется проводить каждые 30–50 тысяч километров пробега или при появлении признаков неисправности.
