Куда от компрессора попадает воздух Volvo FH12
При работе системы сжатого воздуха в грузовике Volvo FH12 энергия, производимая компрессором, доставляется к различным узлам, обеспечивающим безопасность и комфорт водителя. Сжатый воздух направляется в основной распределительный блок, расположенный в моторном отсеке или в кабине, откуда начинается распределение по системам.
В первую очередь, часть сжатого воздуха предназначена для тормозной системы. Он заполняет тормозные камеры посредством магистралей и вентилей, обеспечивая необходимую силу для активации тормозных механизмов при нажатии на педаль. Такой агрегат функционирует под высоким давлением, что позволяет быстро и в полной мере реагировать на команды водителя.
Дополнительные ветки воздушной линии обслуживают пневматические двери, шторки и подвеску. Воздух направляется к пневматической подвеске, обеспечивающей плавное движение и стабилизацию при различных условиях дорожного движения. В магистралях также предусмотрены манометры и предохранительные клапаны, контролирующие уровень давления и предохраняющие систему от повреждений.
Распределительный блок оснащен фильтрами и осушителями, которые удаляют влагу и загрязнения, что удлиняет срок службы воздушных элементов и повышает надежность работы всей системы. После прохождения очистки сжатый поток продолжает движение по специальным каналам к потребителям, регулируемым вентилем или клапаном.
Дополнительное направление – система пневмозамков, управляющая подъемом и опусканием кузова или прицепа. Воздух поступает к этим механизмам через отдельные ответвления после фильтрации, что обеспечивает точную работу и своевременную реакцию на команды водителя.
Каждая часть воздушной сети требует регулярного технического обслуживания – проверок давление, замены фильтров и осушения резервуаров. Правильная настройка и поддержание чистоты питающих линий позволяют исключить проблемы с пневматическими системами и обеспечить их стабильную работу на протяжении всего эксплуатационного срока техники.
—

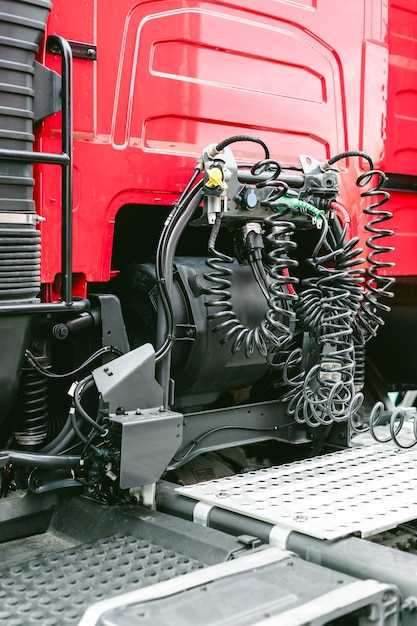

Структура системы воздухоснабжения
Основной элемент системы подачи воздуха – компрессор, который создает давление для обеспечения работы пневматических устройств транспортного средства. Он размещается в передней части двигателя для облегчения охлаждения и обслуживания. Давление, создаваемое компрессором, направляется через регулирующий вентиль в главный распределительный блок.
После выхода из компрессора, сжатый воздух поступает в предварительный фильтр, который удаляет крупные частицы и влагу. Этот узел выполнен из специальных фильтрующих элементов и находится в непосредственной близости к компрессору для минимизации падения давления. Далее, воздух направляется в аккумуляторный ресивер – складское устройство с запасом воздуха, обеспечивающее стабильную работу системы при пиковых нагрузках.
Ресивер оборудован автоматическим регулятором давления и фильтрами для очистки воздуха от мелких частиц и влаги. Важной составляющей внутренней конструкции является система осушения и водоотделения, предотвращающая коррозию и повреждение пневматических компонентов.
Внутреннее распределение давления по системе осуществляется через распределительные трубопроводы, изготовленные из металлических сплавов с покрытием, устойчивым к коррозии. На ключевых участках установлены регуляторы давления, стабилизирующие параметры подачи и исключающие превышение заданных значений.
Для защиты главных узлов и узлов управления используют низкотемпексационные клапаны, предотвращающие скачки давления и обеспечивающие постоянную работоспособность системы. В качестве обратных элементов применяются специальные редукционные клапаны и фильтры-кондиционеры, препятствующие возврату загрязнений и влаги.
| Компонент | Функция |
|---|---|
| Компрессор | Создает сжатое воздуховдвижение |
| Фильтр предварительный | Удаляет крупные частицы и влагу |
| Ресивер | Запас воздуха и стабилизация давления |
| Распределительные трубопроводы | Передача воздуха по системе |
| Регуляторы давления | Поддерживают постоянное давление |
| Клапаны редукционные | Предотвращают скачки давления |
| Фильтры и осушители | Обеспечивают чистоту и сухость воздуха |
Компрессор: функции и принцип работы
Основная задача установленных устройств – создание сжатого воздуха для разных систем трактора. Операционная схема включает преобразование механической энергии в сжатие газовой среды с помощью ротора или поршня. Наиболее распространённые типы – поршневые и центробежные компрессоры, каждый со своими нюансами эффективности.
В системах транспортных средств с грузовым оборудованием устройство обеспечивает подачу сжатого потока по трассам, сглаживая пиковые нагрузки и поддерживая стабильное давление. Внутри агрегата есть клапаны, регулирующие степень сжатия, что позволяет адаптировать параметры к рабочим условиям.
Принцип работы основывается на цикле сжатия, включающем всасывание, сжатие и выпуск сжатого воздуха. В поршневых моделях движение поршня в цилиндре обеспечивает увеличение плотности среды, после чего поток через выпускной клапан отправляется в системы автомобиля. Центробежные модели используют вращение рабочих колес для ускорения и последующего сжатия газа.
Ключевым компонентом является масляный фильтр, обеспечивающий смазку и охлаждение движущихся элементов. Также важным аспектом считается наличие систем регуляции температуры и давления, предотвращающих перегрев и аварийные ситуации.
Для долговечности и надежной работы рекомендуется регулярно проводить техническое обслуживание, включая проверку уровня масла, осмотр патрубков и клапанов. В условиях эксплуатации важно учитывать износ деталей и своевременно заменять изношенные компоненты.
Пути прохождения воздуха после компрессора
После сжатия, газ проходит через несколько ключевых этапов, прежде чем будет использован в системе. Основные направления его движения включают:
- Охлаждение: Сжатый газ направляется в охладитель, где происходит снижение температуры. Это необходимо для предотвращения перегрева системы и повышения эффективности работы.
- Фильтрация: Далее, газ проходит через фильтры, которые удаляют примеси и влагу. Чистота газа критична для надежной работы всех компонентов.
- Распределение: После фильтрации, газ поступает в распределительные магистрали. Здесь он направляется к различным системам, таким как пневматические устройства и тормоза.
- Регулирование давления: В некоторых случаях, перед использованием, газ проходит через регуляторы давления, которые обеспечивают необходимый уровень для конкретных задач.
Каждый из этих этапов играет важную роль в обеспечении надежной работы системы. Рекомендуется регулярно проверять состояние охладителей и фильтров, чтобы избежать сбоев в работе.
Роль ресивера в системе
Ресивер выполняет функцию накопления сжатого газа, обеспечивая стабильное давление в системе. Он служит буфером, который сглаживает колебания давления, возникающие при работе компрессора. Это позволяет избежать резких скачков, которые могут негативно сказаться на работе оборудования.
Кроме того, ресивер способствует удалению влаги и загрязнений, которые могут образовываться в процессе сжатия. Внутри устройства происходит конденсация, что позволяет осаждать воду и другие примеси, предотвращая их попадание в пневматическую систему.
Оптимальный объем ресивера зависит от потребностей системы. Для маломощных установок достаточно небольшого объема, тогда как для более крупных систем рекомендуется использовать ресиверы с большим запасом. Это обеспечивает более равномерное распределение давления и уменьшает частоту включения компрессора.
Регулярное обслуживание ресивера, включая проверку на наличие коррозии и утечек, является важным аспектом для поддержания его работоспособности. Также стоит следить за уровнем конденсата и своевременно его удалять, чтобы избежать повреждений и снижения эффективности системы.
Фильтрация и очистка воздуха
Для обеспечения стабильной работы системы сжатого воздуха необходимо использование многоступенчатых фильтров, предназначенных для удаления пыли, влаги и масел. В большинстве применений применяется предварительный воздушный фильтр, улавливающий крупные частицы, и более тонкий фильтр для очистки от мельчайших загрязнений.
На входе в систему часто устанавливается осушитель, позволяющий снизить уровень влажности до допустимых параметров, предотвращая коррозию и образование конденсата. Эффективность удаления влаги достигается за счет использования адсорбционных элементов, которые регенерируются при помощи нагрева или сжатого воздуха.
Рекомендуется регулярно проверять состояние фильтрующих элементов и заменять их согласно установленному графику – обычно после 500-1000 часов работы или при обнаружении уменьшения давления на входе системы.
Использование специальных масляных фильтров снижает количество масел и растворенных в них частиц, что особенно важно для систем, чувствительных к загрязнениям. Контроль за уровнем масла и своевременная его замена позволяют поддерживать оптимальный режим очистки.
Для повышения эффективности фильтрации рекомендуется устанавливать в цепь дополнительные элементы:
- кислородные и угольные фильтры для удаления запахов и вредных химических соединений;
- автоматы дренажа для автоматического сбора конденсата и мусора;
- алармные датчики, сигнализирующие о засорении фильтетров или снижении эффективности очистки.
Практика показывает, что правильное выполнение профилактических мероприятий по уходу за системами фильтрации существенно уменьшает риск аварийных ситуаций и сокращает затраты на ремонт и обслуживание оборудования.
Практические аспекты эксплуатации
При обслуживании и ремонте системы сжатия воздуха важно регулярно проверять состояние воздушных фильтров, так как их загрязнение напрямую влияет на качество поступающего воздуха и стабильность работы агрегата. Замена фильтров производится по рекомендации производителя или при обнаружении интенсивного загрязнения, обычно через 30-50 тысяч километров пробега.
Следует контролировать давление в системе, чтобы избегать избыточных нагрузок на компоненты. Использование манометра позволяет отслеживать параметры и избегать превышения допустимых значений, установленных технической документацией. В случаях снижения давления выше рекомендуемых уровней выполняется очистка или замена фильтрующих элементов.
Регулярная очистка и удаление конденсата из аккумуляторов сжатого воздуха предотвращает коррозию деталей и накопление влаги в системе. Для этого применяются специальные осушители и сборники конденсата, которые обслуживаются не реже одного раза в месяц или при наличии признаков чрезмерного накопления влаги.
Уровень нагрузок на систему давление зависит от корректности регулировки клапанов и работы вспомогательных устройств. Не допускается эксплуатация при отсутствии предварительной диагностики или неполадках в системе управления, так как неправильная настройка может привести к ускоренному износу компонентов.
| Параметр | Рекомендуемые значения | Действия при отклонениях |
|---|---|---|
| Давление в системе | 7-8 бар | Проверить настройку регулятора и, при необходимости, произвести регулировку |
| Температура входящего воздуха | от 10°C до 30°C | При существенных отклонениях проверить работу системы охлаждения |
| Уровень конденсата | минимальный, после очистки | Произвести очистку и осушку сборников |
| Состояние фильтров | без загрязнений | Производить замену согласно графику обслуживания |
Проверка состояния компрессора
Следующий этап – проверка давления. Используйте манометр для измерения уровня сжатия. Нормальные показатели должны соответствовать рекомендациям производителя. Если значения ниже нормы, это может указывать на износ или повреждение внутренних компонентов.
Также стоит обратить внимание на уровень шума. Изменение звукового фона может сигнализировать о механических неисправностях. Посторонние звуки, такие как стуки или скрипы, требуют немедленного внимания.
Не забывайте о температурном режиме. Перегрев может привести к серьезным повреждениям. Убедитесь, что система охлаждения функционирует должным образом, и проверьте уровень масла, если это предусмотрено конструкцией.
Регулярная замена фильтров также играет важную роль. Загрязненные фильтры могут снизить производительность и привести к перегрузке. Следите за их состоянием и меняйте по мере необходимости.
Устранение утечек в системе
Для обнаружения протечек в системе сжатого воздуха рекомендуется использовать мыльный раствор, которым покрывают соединения и швы. Образование пузырей указывает на наличие утечки.
Значительные повреждения в гидравлических шлангах или соединениях требуют их немедленной замены. Следует избегать использования неподходящих компенсаторов или переходников, так как они могут стать источником потерь.
Регулярная проверка регуляторов и манометров поможет выявить снижение давления и понять, где происходят утечки. Контроль за наружными трубопроводами и соединениями позволяет своевременно устранять повреждения.
При обнаружении протечек в клапанах – заменить их, исключив возможность дальнейших потерь воздуха. Использование заплаток или герметиков для временного устранения повреждений недопустимо на долговременной основе.
Рекомендуется обслуживать системы сжатого воздуха в соответствии с технической документацией, что позволяет снизить риск возникновения повреждений и обеспечить бесперебойную работу. Постоянный мониторинг давления и звуковых сигналов помогает своевременно реагировать на снижение эффективности системы.
Перед повторным пуском следует убедиться в герметичности всех узлов и соединений, а также провести тестовые замеры давления. Отсутствие изменений указывает на исправность системы или успешное устранение протечек.
Регулярное обслуживание и его важность
Проведение плановых проверок и регулярная чистка системы подачи воздуха позволяют выявлять износ и засорения фильтров, что снижает риск поломок и увеличивает срок службы оборудования.
Замена воздушных фильтров и элементов системы раз в 10-15 тысяч километров сокращает потребление энергии и предотвращает снижение эффективности работы сжатия. Важным аспектом является своевременное обслуживание мембран и клапанов, которые обеспечивают устойчивую работу системы при различных нагрузках.
Контроль уровня масла и проверка герметичности системы помогают избежать утечек и сократить износ ключевых узлов, что особенно важно для поддержания стабильной подачи воздуха и предотвращения внезапных сбоев.
Использование оригинальных комплектующих и соблюдение рекомендаций производителя способствует минимизации затрат на ремонт и обеспечивает стабильность работы оборудования на протяжении длительного времени.
Плановое обслуживание должно включать также проверку системы управления и системы охлаждения, поскольку их неисправности могут привести к перегреву и повреждению механизмов, что повлияет на всю работу транспортного средства.
Влияние качества воздуха на работу двигателя
Чистота и состав газов, поступающих в двигатель, напрямую влияют на его производительность и долговечность. Загрязненные частицы, содержащиеся в смеси, могут вызывать абразивный износ внутренних компонентов, что приводит к снижению эффективности работы.
Наличие влаги в газах может вызвать коррозию, что негативно сказывается на сроке службы деталей. Для предотвращения этих проблем рекомендуется использовать фильтры, которые очищают смесь от частиц и влаги, обеспечивая более стабильную работу.
Оптимальное соотношение кислорода и других компонентов также критично. Неправильное соотношение может привести к неполному сгоранию, что снижает мощность и увеличивает расход топлива. Регулярная проверка и настройка системы впуска помогут поддерживать нужные параметры.
Использование высококачественных фильтров и регулярная их замена обеспечивают защиту от загрязнений. Это не только улучшает работу, но и снижает выбросы вредных веществ, что важно для соблюдения экологических норм.
