Автор: Процесс замены или монтажа распределительного вала требует внимательности и точности. Важно учитывать специфику конструкции, чтобы избежать ошибок, которые могут привести к серьезным неисправностям. Перед началом работы рекомендуется ознакомиться с технической документацией, где указаны все необходимые параметры и моменты, на которые стоит обратить внимание.
Первым шагом является подготовка рабочего места и инструментов. Убедитесь, что у вас есть все необходимые приспособления: ключи, отвертки, динамометрический ключ и другие инструменты. Чистота и порядок на рабочем месте помогут избежать потери мелких деталей и упростят процесс сборки.
При демонтаже старого вала следует внимательно следить за последовательностью снятия деталей. Это позволит избежать путаницы при установке нового элемента. Обратите внимание на состояние шестерен и других компонентов, которые могут потребовать замены или ремонта. Использование новых прокладок и уплотнителей обеспечит надежность соединений и предотвратит утечки масла.
После установки нового распределительного вала необходимо произвести его регулировку. Проверьте зазоры и убедитесь, что все элементы правильно зафиксированы. Неправильная установка может привести к снижению мощности и увеличению расхода топлива. Завершив процесс, проведите тест-драйв, чтобы убедиться в корректной работе двигателя.
Подготовка к установке распредвала
Перед началом работ необходимо очистить область установки от загрязнений и масляных отложений, чтобы обеспечить точность установки и избежать попадания грязи в механизм.
Проверить состояние меток на шестернях распредвала и коленвала, удостовериться в их соответствии заводским позам. Некорректное расположение меток приведет к нарушению фаз газораспределения.
Зафиксировать коленвал в положении, при котором поршни находятся в верхней мертвой точке (ВМТ) по цилиндру №1. Это гарантирует правильное позиционирование компонентов при монтаже.
Осмотреть ролики натяжителя цепи или ремня для наличия износа или повреждений. При необходимости заменить детали, чтобы обеспечить натяжение цепи или ремня в процессе эксплуатации.
Проверить состояние цепи или ремня привода распредвала, убедиться в отсутствии растяжения, трещин или изломов. В случае износа его рекомендуется заменить полностью, чтобы избежать ненадежности работы двигателя.
Подготовить инструменты: ключи, отвертки, фиксатор распредвала (если предусмотрены), а также средство для очистки и смазки. Надёжное закрепление деталей во время работы исключит риск перекоса или смещения при монтаже.
Обеспечить чистоту в рабочей зоне, чтобы избежать попадания мусора в механизм. Использование специальных салфеток или защитных крышек защитит открытые компоненты от пыли и грязи.
Проверить документацию на двигатель, чтобы соблюдать последовательность действий и использовать рекомендуемые метки и ориентации деталей, что помогает избегать ошибок в ходе сборки.
Необходимые инструменты и материалы
Головка торцевая на 10, 13, 17 мм – для снятия и установки крепежных элементов клапанной крышки и кожуха ремня ГРМ.
Трещотка – обеспечивает удобство при работе с гайковёртом в ограниченных пространствах.
Ударный ключ – необходим для откручивания забоин и натяжных роликов цепи при сильной фиксации элементов.
Отвертка плоская и крестовая – для снятия корпуса и элементов крепления, а также для подгонки мелких деталей.
Мастерский молоток – для аккуратных ударных воздействий при необходимости освобождения закисших крепежных элементов.
Штангенциркуль или измерительная линейка – для определения начальной метки и последующей точной установки фаз газораспределения.
Маркеры или жидкая краска – для нанесения контрольных меток на шкивы и цепь перед разбором и при сборке.
Ключ для фиксации распредвала – специальное приспособление, предотвращающее проворот при регулировке фаз газораспределения.
Шаблон или приспособление для настройки – позволяет точно совместить метки в процессе сборки.
Набор шайб или втулок – для регулировки натяжения цепи и правильной фиксации элементов натяжителя.
Пластиковый или металлический упор – для фиксации распределительных валов в нужных положениях во время проведения монтажных работ.
Смазочные материалы – герметик, моторное масло и сальниковые смазки для предотвращения протечек и улучшения плотности соединений.

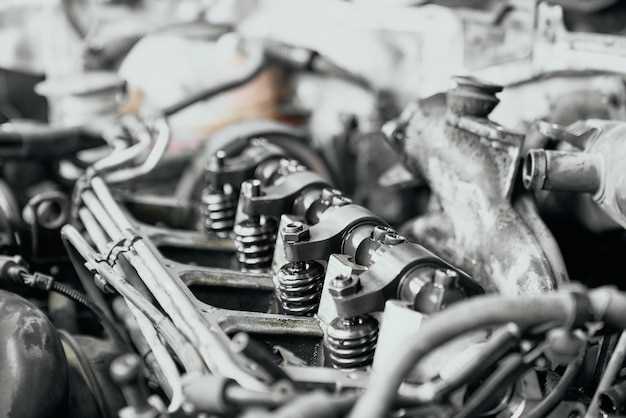

Проверка состояния двигателя перед установкой
Перед началом работ по монтажу компонента необходимо провести визуальный осмотр узлов и агрегатов. Обратить внимание на наличие следов коррозии, трещин или повреждений блоков цилиндров и головки. Осмотрите состояние прокладок и утеплителей, убедитесь в отсутствии признаков утечек масла или охлаждающей жидкости.
Обязательно провести проверку натяжения и работы натяжных устройств цепи газораспределения. Осмотрите цепной механизм на предмет износа, растяжения или изломов. Проверьте правильность натяжения цепи по техническим характеристикам, обозначенным в руководстве по эксплуатации, при помощи измерительных инструментов или тестового метода.
Рекомендуется демонтировать клапанные крышки и выполнить осмотр клапанов, пружин и шатунных рычагов на наличие заусенцев, износа или деформаций. При необходимости взять зазор между клапаном и тарелкой и согласовать его с заводскими данными, чтобы исключить неправильную работу при дальнейшем использовании.
Провести диагностику состояния поршневых групп. Для этого снять аксессуары и проследить за наличием нагара, задиров или нагревов, на поршнях и цилиндрах. Лучше измерить износ стенок цилиндров и износ поршневых колец с помощью щупов или спецификаций, указанных в технической документации.
Важным этапом считается проверка ремней и цепей привода вспомогательных агрегатов. Оцените их натяжение, отсутствие трещин или растяжений. При обнаружении существенных дефектов замените данную деталь, чтобы исключить возможность разрыва или сбоя в работе системы.
Обязательно выполните контроль уровня компрессии с помощью компрессометра. Результаты сравните с нормативными значениями, указанными в руководстве. Низкий уровень давления в цилиндрах свидетельствует о необходимости проведения ремонта или доработки системы сжатия перед дальнейшими действиями.
Отдельное внимание уделите состоянию системы охлаждения и смазки. Проверьте герметичность радиатора и шлангов, уровень и качество масла. Осуществите тест на наличие загрязнений или металлических частиц в масляной жидкости, что свидетельствует о износе внутренних элементов двигателя.
—
Снятие старого распредвала
Перед началом демонтажа необходимо подготовить рабочее место. Убедитесь, что все инструменты под рукой: ключи, отвертки, динамометрический ключ и другие необходимые приспособления. Также стоит иметь под рукой новый элемент для замены.
Сначала отключите аккумулятор, чтобы избежать случайного замыкания. Затем снимите крышку клапанов, открутив болты, которые ее фиксируют. Будьте внимательны, чтобы не повредить прокладку, если планируете использовать ее повторно.
После этого проверьте метки на шестернях. Они должны совпадать с метками на блоке цилиндров. Если метки не совпадают, это может привести к неправильной установке нового элемента.
Отсоедините приводной ремень или цепь, аккуратно ослабив натяжитель. Запомните порядок снятия, чтобы избежать путаницы при установке нового компонента.
Теперь можно открутить болты, крепящие старый элемент к блоку. Используйте динамометрический ключ для соблюдения правильного момента затяжки при установке нового. После снятия старого элемента проверьте состояние подшипников и других деталей, чтобы избежать повторных проблем.
Очистите поверхность блока от старого герметика и загрязнений. Это обеспечит надежное соединение при установке нового элемента. Убедитесь, что все детали в порядке, прежде чем переходить к следующему этапу.
Очистка деталей и подготовка к установке
Перед началом сборки необходимо тщательно очистить все поверхности компонентов, сопряжённые с цепью газораспределения. Используйте металлоскребы и специальные щётки для удаления нагара, ржавчины и застарелых отложений. Важно избегать повреждений на поверхности подшипников и шейках вала, поэтому очистку металлическими щётками проводят аккуратно.
Для удаления остатков старой смазки, масляных отложений и грязи применяют моющие средства на основе ацетона или уайт-спирита. Распыление аэрозольных очистителей позволяет проникнуть в узкие каналы и труднодоступные места. Обеспечьте достаточную вентиляцию помещения и используйте защитные перчатки, чтобы избежать контакта с агрессивными химикатами.
После механической очистки каждую деталь обрабатывают с применением ультразвуковой мойки или промывают в тёплом растворителе, чтобы обеспечить полное устранение загрязнений. Особенно важно уделить внимание пазам и внутренним отверстиям, так как поверхностные загрязнения могут привести к нарушению центровки и неправильному зацеплению элементов.
Обработку поверхности шейки и кулачков аналогичным способом проводят с целью удаления заусенцев, окалины и старых масляных пленок. После очистки детали сушат с помощью ветрового струя воздуха или помещают в сушильную камеру, избегая попадания пыли и грязи на свежеспеченные поверхности.
При подготовке к монтажу тщательно осматривают все детали на наличие трещин, износа или деформаций. Максимальное внимание уделяется тактовым шестерням, корпусам и съемным элементам. При обнаружении повреждений элемент подлежит замене, чтобы исключить возникновение проблем в процессе эксплуатации.
Важным этапом является обезжиривание деталей с помощью индустриальных очистителей, после чего поверхности протирают сухой безворсовой тканью. Это создаёт чистую среду для нанесения гальванических покрытий или нанесения тонких слоёв смазочных материалов, обеспечивающих минимальное трение при работе узлов.
Процесс установки распредвала
Перед началом монтажа необходимо зафиксировать шестерню привода распределительного вала в верхнем положении. Для этого снимается крышка клапанного механизма, и распределительный вал устанавливается в метки auf холостой ход. После этого приступают к фиксации шестерни ремнем или цепью привода в правильном положении, проверяя совпадение меток на шестерне и корпусе.
Параллельно проверяется состояние кожуха и сальниковых уплотнений. При необходимости выполняется их замена, чтобы обеспечить герметичность после повторной сборки. Важно соблюдать чистоту на рабочем месте, исключая попадание пыли и мусора внутрь механизма.
Затем, снимается монтажный упор для удержания вала в положении без смещения. В этот момент рекомендуется проверить натяжение приводного ремня или цепи и при необходимости подтянуть их в соответствии с техническими характеристиками. Особое внимание уделяется моменту натяжения, чтобы избежать чрезмерных усилий или люфта.
Далее монтируется сам компонент на место. В процессе установки стоит следить за совпадением меток на валу и корпусе, чтобы избежать неправильного зацепления элементов. После фиксации детали закрепляются болтами с заданным крутящим моментом, согласно инструкциям производителя.
По завершении сборочных работ рекомендуется осуществить точную проверку совпадения меток, а также проверить вращение вала вручную. Это позволяет убедиться в отсутствии заеданий или неправильного зацепления шестерни. Восстановление натяжения ремня или цепи выполняется после повторной фиксации всех элементов, чтобы обеспечить равномерность работы механизма при запуске двигателя.
Правильная установка распредвала
Для достижения оптимальной работы механизма необходимо учитывать несколько ключевых аспектов. В первую очередь, следует обратить внимание на метки на шестернях. Они должны совпадать с метками на блоке цилиндров и головке. Это обеспечит синхронизацию работы клапанов и поршней.
Перед началом процесса рекомендуется очистить все поверхности от загрязнений. Это предотвратит попадание посторонних частиц в двигатель. Используйте специальный очиститель для удаления старого масла и грязи.
При монтаже важно следить за натяжением цепи или ремня. Неправильное натяжение может привести к преждевременному износу или поломке. Используйте динамометрический ключ для достижения необходимого момента затяжки болтов.
Не забудьте про смазку. Перед установкой шестерни на вал, нанесите немного масла на подшипники и поверхности контакта. Это обеспечит плавный ход и снизит трение в первые моменты работы.
После завершения монтажа проверьте все соединения на наличие люфта. Небольшие колебания могут указывать на неправильную установку. В таком случае потребуется повторная проверка меток и натяжения.
| Этап | Рекомендации |
|---|---|
| Подготовка | Очистка всех поверхностей, проверка меток |
| Монтаж | Соблюдение натяжения цепи/ремня, использование динамометрического ключа |
| Смазка | Нанесение масла на подшипники перед установкой |
| Проверка | Контроль соединений на люфт, повторная проверка меток |
Регулировка зазоров клапанов
Зазоры между клапанами и толкателями необходимо проверять и корректировать для обеспечения оптимальной работы механизма. Неправильные значения могут привести к снижению мощности и увеличению износа деталей.
Для начала потребуется специальный инструмент – щупы для измерения зазоров. Рекомендуется использовать щупы с диапазоном от 0,05 до 0,15 мм. Измерения проводятся при холодном двигателе, так как тепловое расширение может исказить результаты.
Сначала необходимо установить поршень в верхнюю мертвую точку (ВМТ) первого цилиндра. Это можно сделать, проверяя метки на маховике или шкиве. После этого следует проверить зазоры на впускных и выпускных клапанах.
Если зазор не соответствует норме, его следует отрегулировать. Для этого открутите гайку на регулировочном винте и измените положение толкателя. После достижения нужного значения зазора, затяните гайку до необходимого момента, чтобы избежать самопроизвольного изменения положения.
Рекомендуемые значения зазоров для большинства двигателей составляют 0,10 мм для впускных и 0,15 мм для выпускных клапанов. Однако стоит уточнить эти данные в технической документации конкретной модели.
После завершения регулировки рекомендуется повторно проверить зазоры, чтобы убедиться в их корректности. Регулярная проверка и настройка зазоров клапанов обеспечит надежную работу и долговечность двигателя.
Проверка меток и синхронизация
Перед началом работы необходимо убедиться в правильности установки меток на шестернях. Это критически важно для обеспечения корректной работы механизма. Для проверки выполните следующие шаги:
- Снимите крышку распределительного механизма.
- Проверьте положение меток на шестернях распредвала и коленчатого вала. Они должны совпадать с указанными на корпусе.
- При необходимости, проверьте натяжение цепи или ремня. Неправильное натяжение может привести к сбоям в синхронизации.
После проверки меток выполните синхронизацию:
- Проведите вращение коленчатого вала до тех пор, пока метки не совпадут.
- Убедитесь, что все элементы механизма находятся в правильном положении.
- Закрепите шестерни, следя за тем, чтобы они не сместились во время фиксации.
После завершения всех операций, установите крышку обратно и проверьте работу системы на холостом ходу. Это позволит выявить возможные проблемы до начала эксплуатации.
Тестирование работы двигателя после установки
После завершения монтажа механизма необходимо провести проверку его функционирования. Это позволит выявить возможные неисправности и убедиться в корректной работе всех систем.
Первым шагом является визуальный осмотр. Убедитесь, что все соединения надежны, нет утечек масла или охлаждающей жидкости. Проверьте, что все крепежные элементы затянуты, а проводка не повреждена.
Следующий этап – запуск силового агрегата. Обратите внимание на следующие параметры:
| Параметр | Нормальное значение | Допустимые отклонения |
|---|---|---|
| Температура охлаждающей жидкости | 80-90°C | 70-100°C |
| Давление масла | 1-3 бар | 0.5-4 бар |
| Частота вращения коленчатого вала | 800-1000 об/мин (холостой ход) | 600-1200 об/мин |
После запуска дайте двигателю поработать на холостом ходу несколько минут. Это позволит системе смазки заполниться маслом и устранить возможные воздушные пробки.
Следующий шаг – тестирование на различных режимах работы. Убедитесь, что агрегат плавно реагирует на нажатие педали акселератора, нет посторонних звуков, а также проверьте работу трансмиссии.
При наличии диагностического оборудования проведите считывание кодов ошибок. Это поможет выявить скрытые проблемы, которые могут не проявляться на первых этапах тестирования.
Завершите проверку тест-драйвом. Обратите внимание на динамику разгона, стабильность работы на разных оборотах и отсутствие вибраций. Если все параметры в норме, можно считать, что установка прошла успешно.
